Referenzen Wasserwirtschaft / Wasser- und Gasversorgung - Kanalbaumaßnahmen

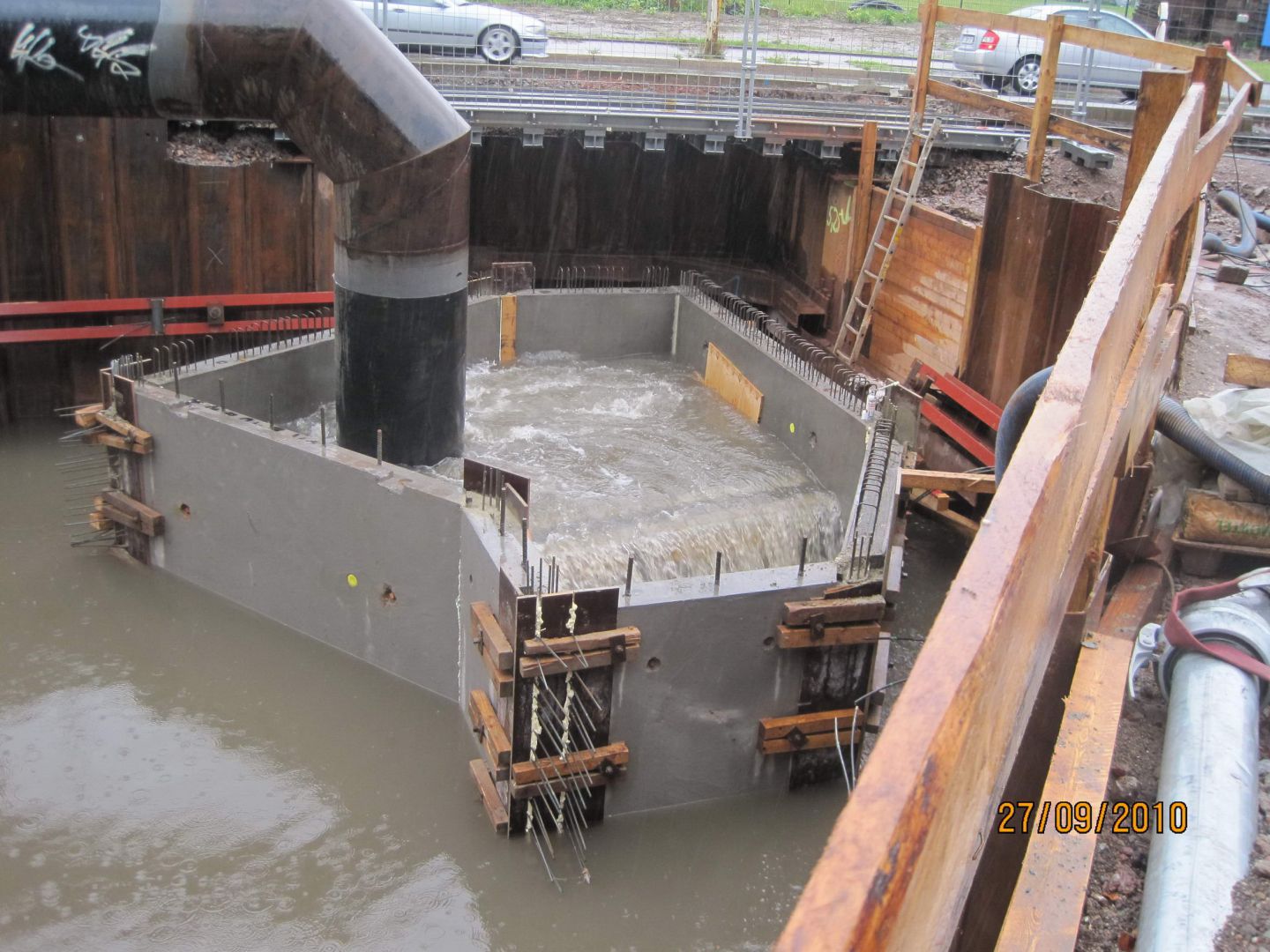

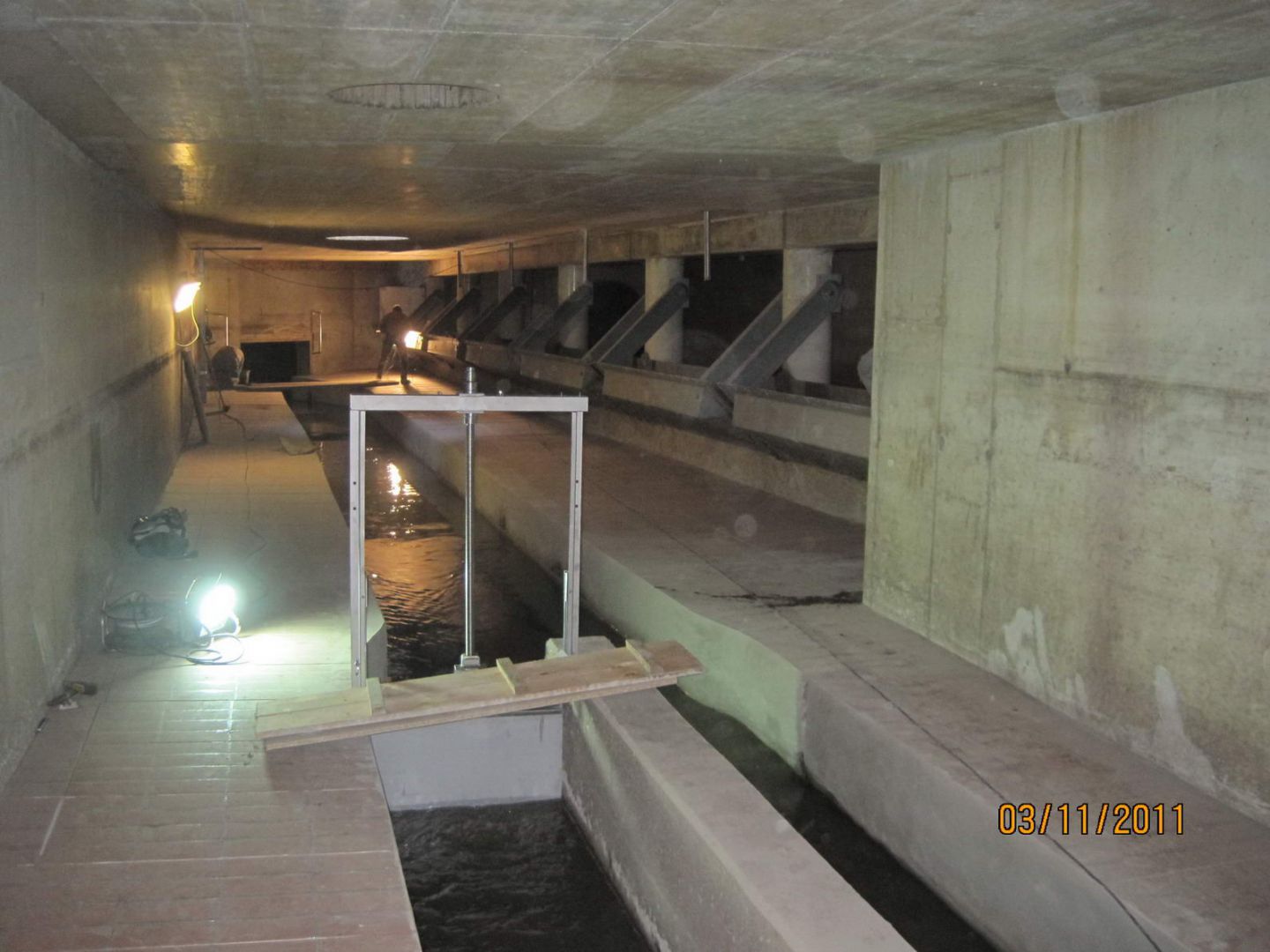

Umbau Knotenpunkt Annaberger Straße/Treffurthstraße in Chemnitz als koordinierte Baumaßnahme unter Federführung des Tiefbauamtes / TO: Neubau Trennbauwerk AN 3

2 weitere Bilder in der Galerie

Bauherr:
Entsorgungsbetrieb der Stadt Chemnitz
Standort:
Stadt Chemnitz, EZG Annaberger Straße landwärtige Richtungsfahrbahn Annaberger Straße zwischen Treffurthstraße und Florian-Geyer-Straße
Projektinformation:
  • Im Zuge des Kreuzungsumbaus Errichtung des Trennbauwerkes mit nachgeschaltetem Drosselschacht

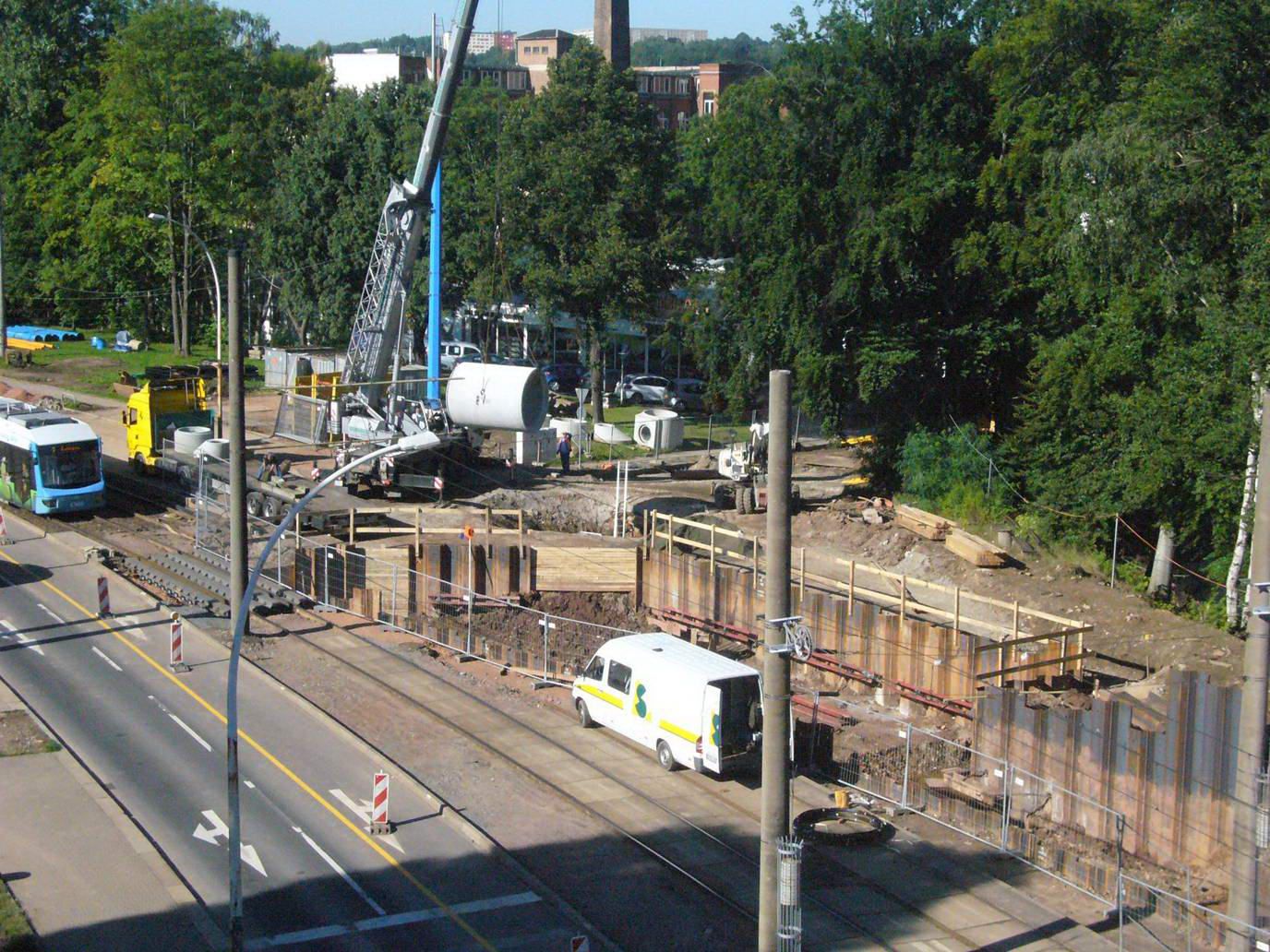

  • Umfangreiche Baufeldfreimachung bei vorhandenen Versorgungsleitungen (TW DN 500, Gas DN 200) und komplexe Eingriffe in den Anlagenbestand der CVAG, Errichtung einer Behelfsbrücke zur Aufrechterhaltung des Straßenbahnverkehrs
Techn. Daten / Größe:
Gesamtlänge x Gesamtbreite: 45,00 m x 9,00 m / Schwellenlänge: 20,50 m
Sonstige Informationen:
  • Trennbauwerk für geplantes RÜB AN 3
  • Stahlbetonbauwerk in monolithischer Bauweise
  • Mischwasserumleitung mit Heberanlage DN 1000

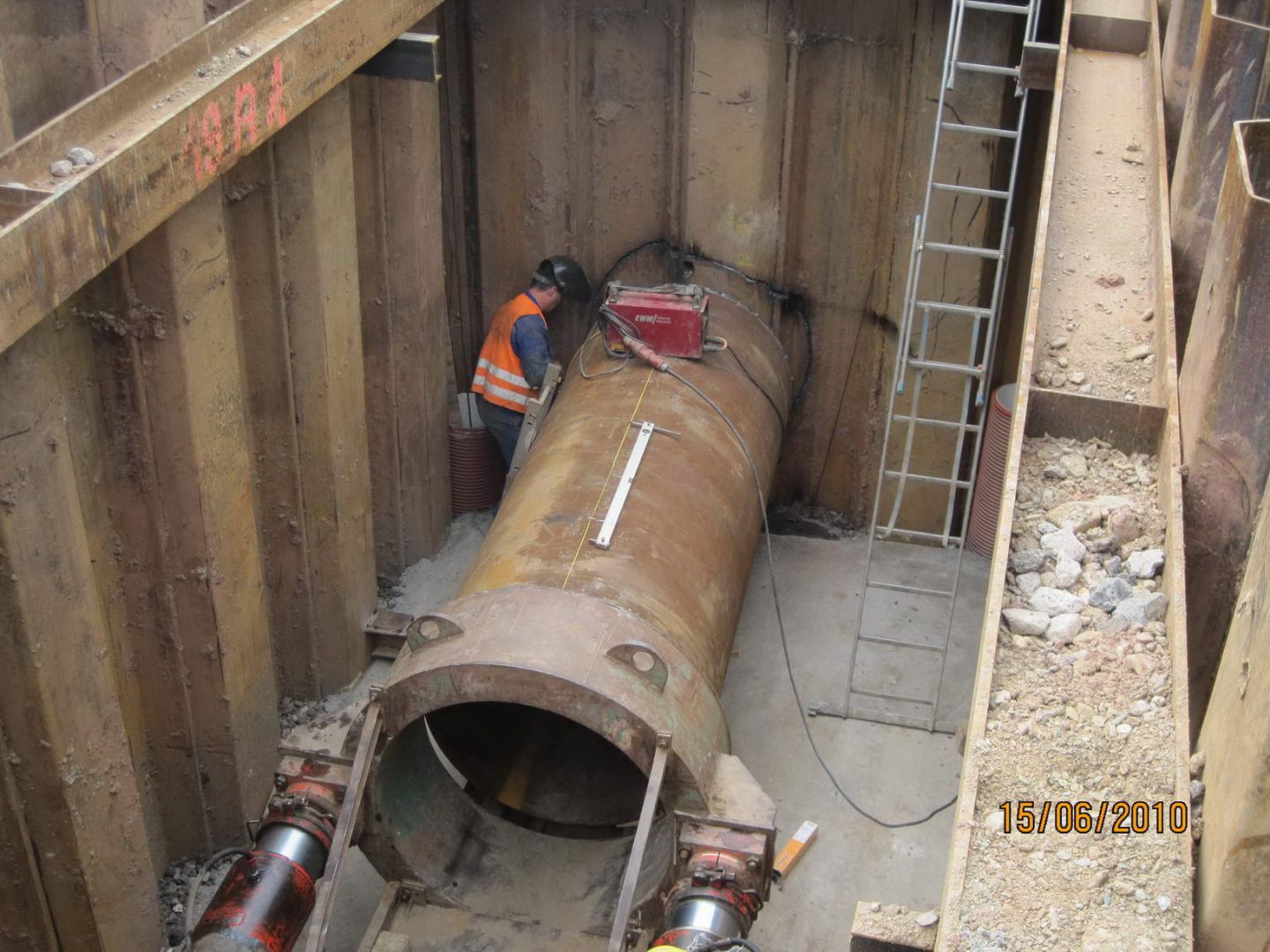

  • Unterquerung der Gleisanlage mit Rohrvortrieb DN 1400 als Schutzrohr div. Versorgungsmedien (Abwasser DN 600, TW DN 200, Schutzrohre Elt, TBA und CVAG)
  • Behelfsbrücke CVAG mit Spannweite 5,5 m
Ausgeführte Leistungsphasen:

TO Trennbauwerk:
  • Objekt-Planung Lph. 2 - 7 HOAI
  • Tragwerksplanung Lph. 2 - 6 HOAI
Gesamtmaßnahme:
  • Bauüberwachung; SiGe

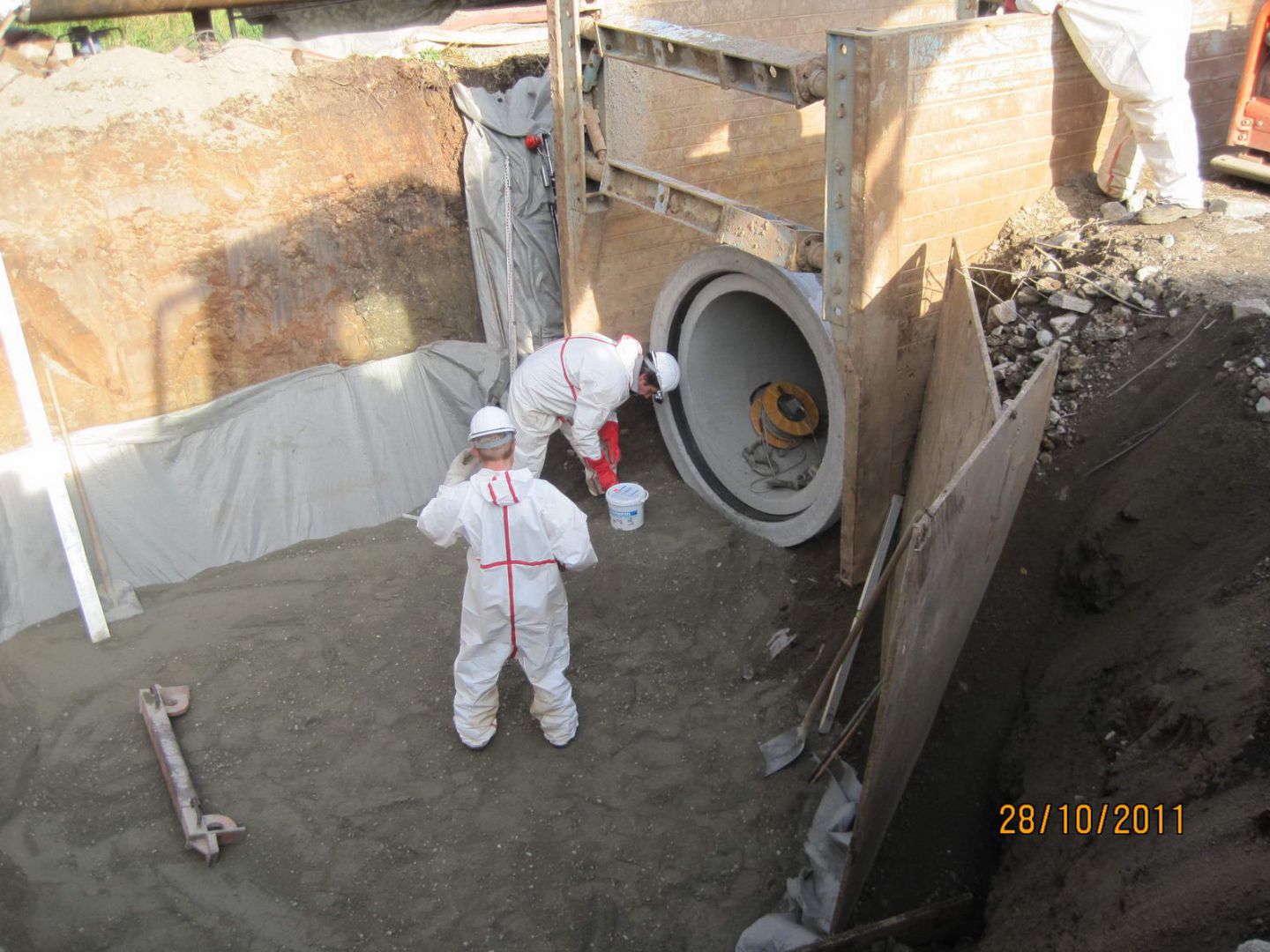

REKO RÜ 87 und Färbergasse in Chemnitz

Bauherr:
Entsorgungsbetrieb der Stadt Chemnitz
Standort:
Stadt Chemnitz EZG Zwickauer Straße /Färbergasse, Querung G.-Wünsch-Straße bis ehemalige Manometerfabrik längs des Kappelbaches
Projektinformation:
  • Errichtung RÜ 87 an neuem Standort
  • Verlegung aus den Gelände der ehemaligen Manometerfabrik Chemnitz zur Gustav-Wünsch-Straße unter Beachtung BGR 128/ 6A – Arbeiten in kontaminierten Bereichen infolge hoher LHKW-Belastung des Baugrundes
  • Arbeiten unter S/W-Bedingungen
  • Baugrubenluftabsaugung mit messtechnischer Überwachung
  • Grundwasserreinigungsanlage
Techn. Daten / Größe:

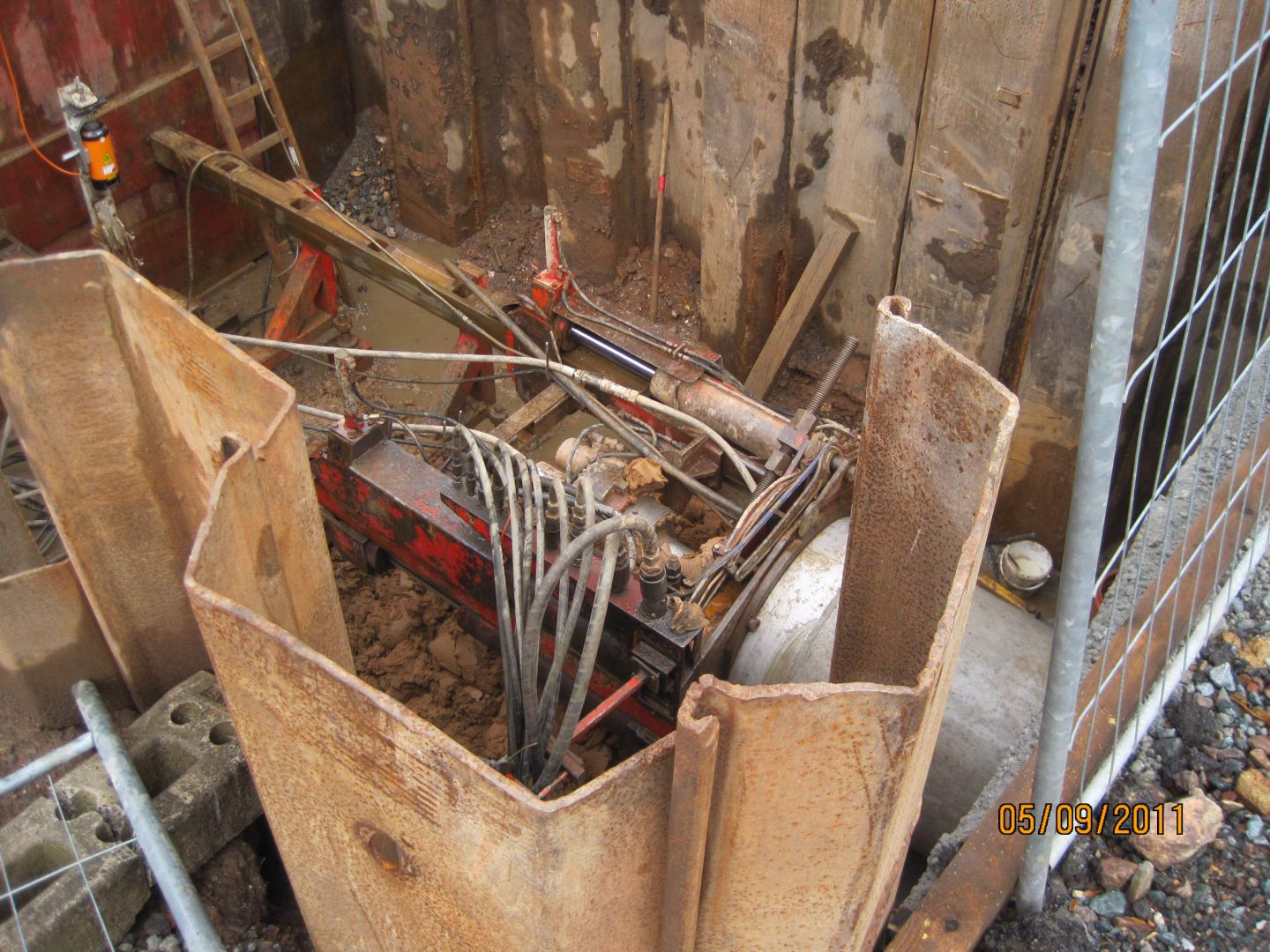

RÜ 87 in Fertigteilbauweise m. Schwimmstoffrückhaltung / 110 m Stahlbeton-Rohr DN 1200 / 100 m Betonrohr DN 700 u. 800 / 57 m Rohrvortrieb DN 700 / Mischwasserumleitung mit Heberleitung
Ausgeführte Leistungsphasen:
  • Objekt-Planung Lph. 2 - 8 HOAI
  • SiGe
  • BGR 128
  • Arbeits- und Sicherheitsplan
