Referenzen Wasserwirtschaft / Wasser- und Gasversorgung - Kläranlagen

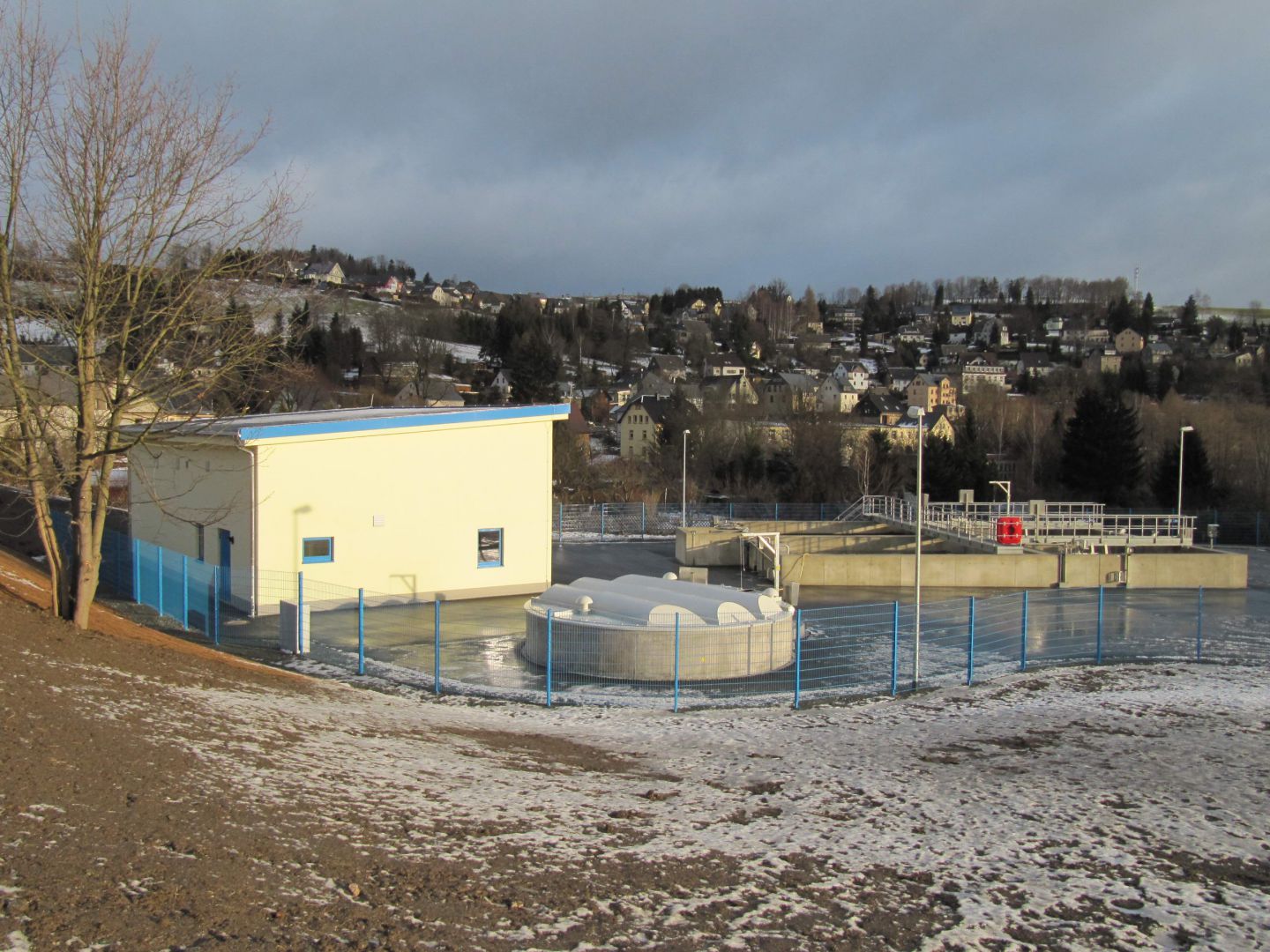

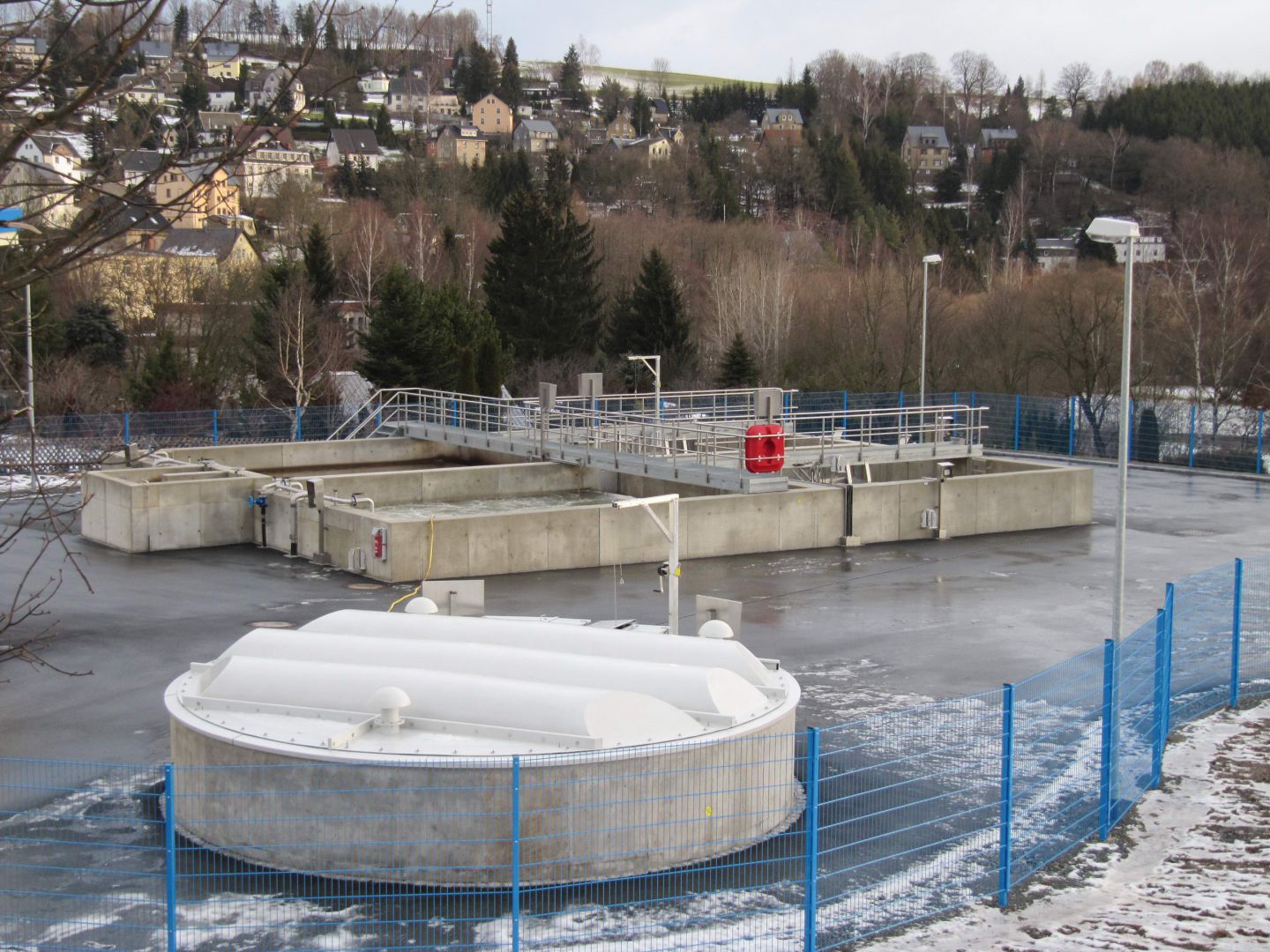

Neubau Kläranlage Burkhardtsdorf - Anschlusswert 2.000 bis 3.000 EW

Bauherr:
Zweckverband Wasserwerke Westerzgebirge Schwarzenberg
Standort:
Burkhardtsdorf an der B 180 Ortsausgang Richtung Kemtau
Projektinformation:
Errichtung einer zweistraßigen Kläranlage für 3.000 EW bestehend aus:
  • Technik-/Betriebsgebäude
  • 2-straßige Belebung und Nachklärung in
  • Kompaktbauweise
  • RS-/ÜS-Pumpwerk an Baukörper NKB angegliedert
  • Schlammstapelbehälter
Techn. Daten / Größe:
Kompaktbecken BB/NKB, zweistraßig / Stahlbetonbauwerk in monolithischer Bauweise / Gesamtlänge x Gesamtbreite:18,70 m x 16,05 m Tiefe 9,50 m/5,40 m
Sonstige Informationen:

Schlammstapelbehälter:
  • Durchmesser 6 m, Tiefe 5 m, Nutzvolumen 100 m³
  • Stahlbetonbauwerk in monolithischer Bauweise
Technik-/Betriebsgebäude:
  • 12,90 m x 6,05 m x 5,10 m
  • als Stahlbeton-/Mauerwerksbau
  • Unterteilung in Grobstoffraum, Schlammeindickraum, Gebläseraum, DEA-Raum und Niederspannungsraum

Ausgeführte Leistungsphasen:

  • Objekt-Planung Lph. 2 - 8 HOAI
  • Tragwerksplanung Lph. 2 - 6 HOAI
  • Bauüberwachung; SiGe


Neubau Kläranlage Eppendorf - Anschlusswert 3.300 EW

2 weitere Bilder in der Galerie

Bauherr:
ZWA Mittleres Erzgebirgsvorland Hainichen
Standort:
Eppendorf, Ortsausgang Richtung Hammerleubsdorf/Flöha-zwischen der S 237 und der Großen Lößnitz
Projektinformation:
Errichtung einer zweistraßigen Kläranlage als Belebtschlammanlage mit Stickstoffeliminierung und aerober simultaner Schlammstabilisierung und Nitrifikation
bestehend aus:
  • Betriebsgebäude mit integriertem Zulaufpumpwerk
  • Technikgebäude unterteilt in

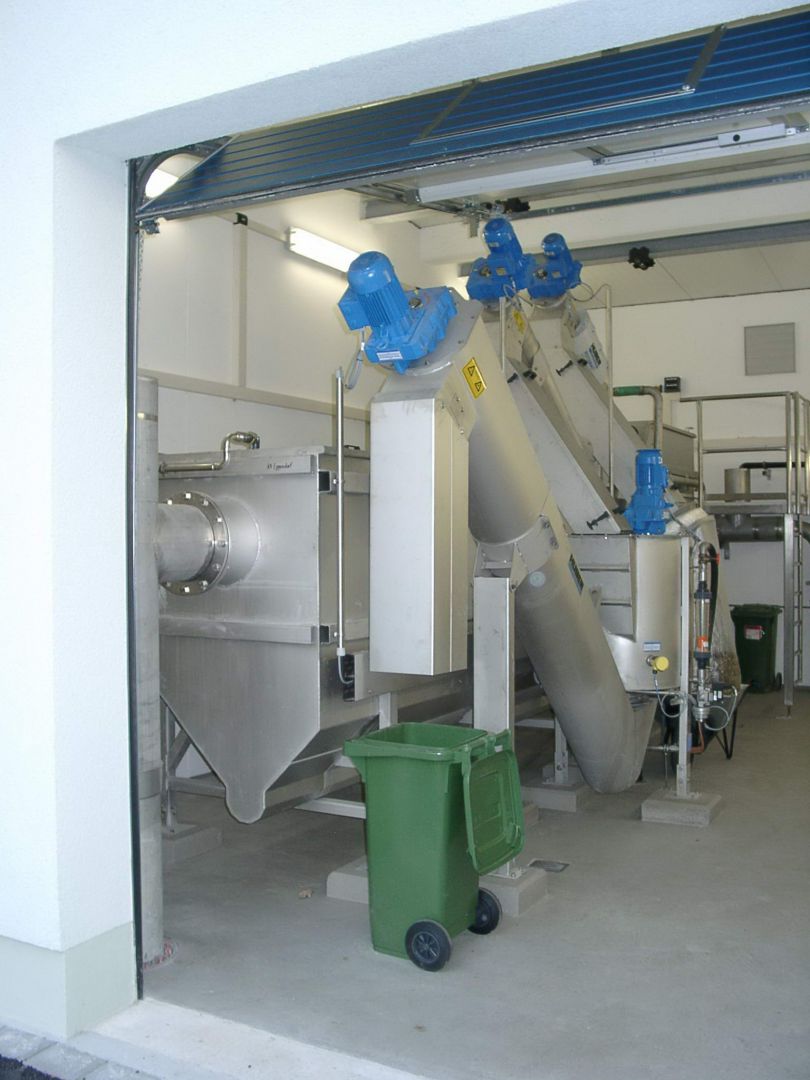

    • Raum für Rechen-/Sandfang
    • Gebläsestation
    • Niederspannungs- Schaltraum
    • Raum für Schlammentwässerung
    • überdachter Containerplatz
  • Verteilerschacht

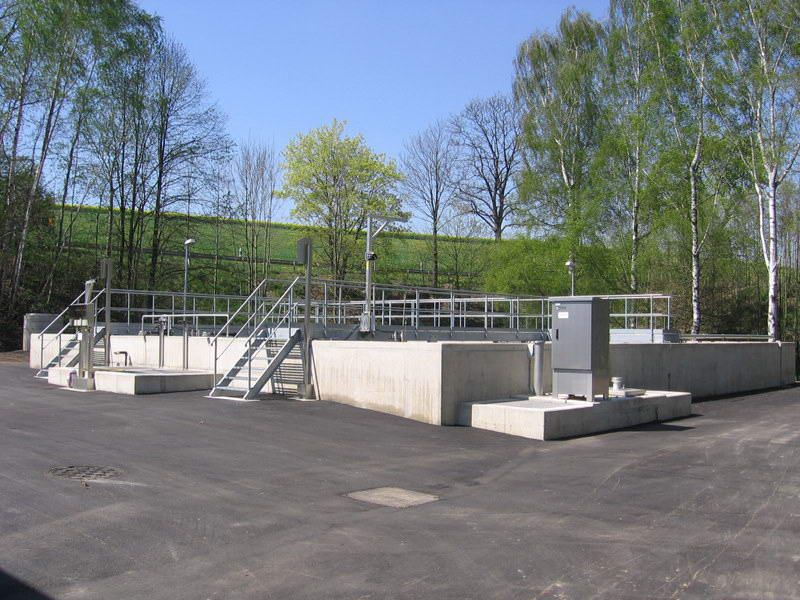

  • Belebungs- und Nachklärbecken, zweistraßig in Kompaktausführung
  • Schlammvorlagebehälter
  • Kanalsandannahme
  • Abschnittsweiser Rückbau Altanlage
Techn. Daten / Größe:
Kompaktbecken BB/NKB, zweistraßig / Stahlbetonbauwerk in monolithischer Bauweise / Gesamtlänge x Gesamtbreite: 19,70 m x 20,05 m, Tiefe 10,30 m /5,50 m
Sonstige Informationen:

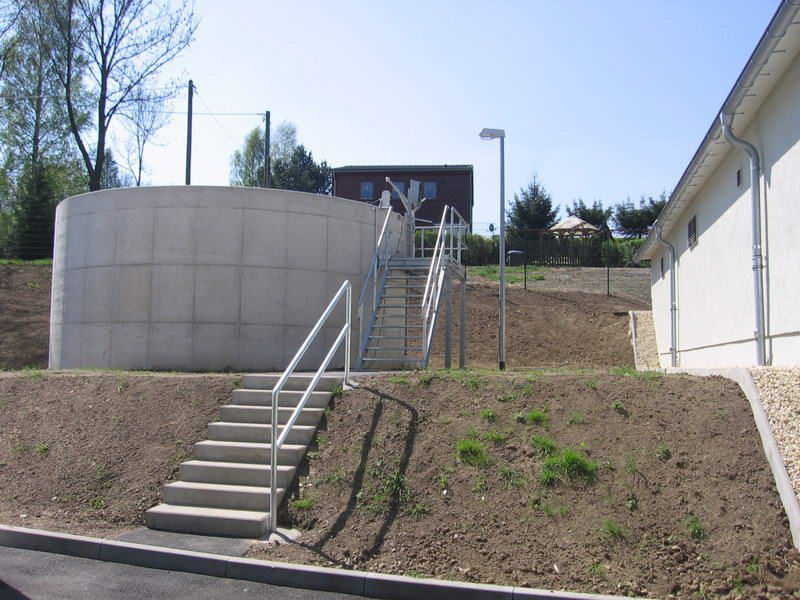

Schlammstapelbehälter:
  • Durchmesser 7 m, Tiefe 5,5 m
  • Stahlbetonbauwerk in monolithischer Bauweise
Betriebsgebäude:
  • Betriebsgebäude mit integriertem Zulaufpumpwerk – Umbau z. BG für Mehrwerksbedienung, Sanierung Zulaufpumpwerk

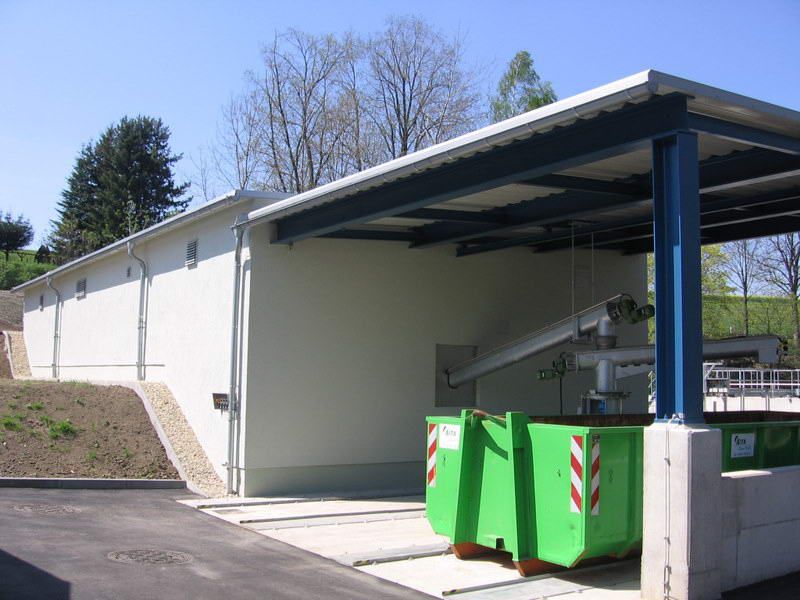

Technikgebäude mit überdachtem Containerstellplatz:
  • 19 m x 10 m x 4,25/7,5 m x 10 m
  • als Stahlbetonbau m. Wärmeverbundsystem
  • Unterteilung in Grobstoffraum, Gebläseraum und Raum für Schlammentwässerung
  • Abschnittsweiser Rückbau der Altanlage unter Aufrechterhaltung eines behördlich abgestimmten Klärbetriebes
Ausgeführte Leistungsphasen:
  • Objekt-Planung Lph. 2 - 8 HOAI,
  • Tragwerksplanung Lph. 2 - 6 HOAI
  • Bauüberwachung; SiGe

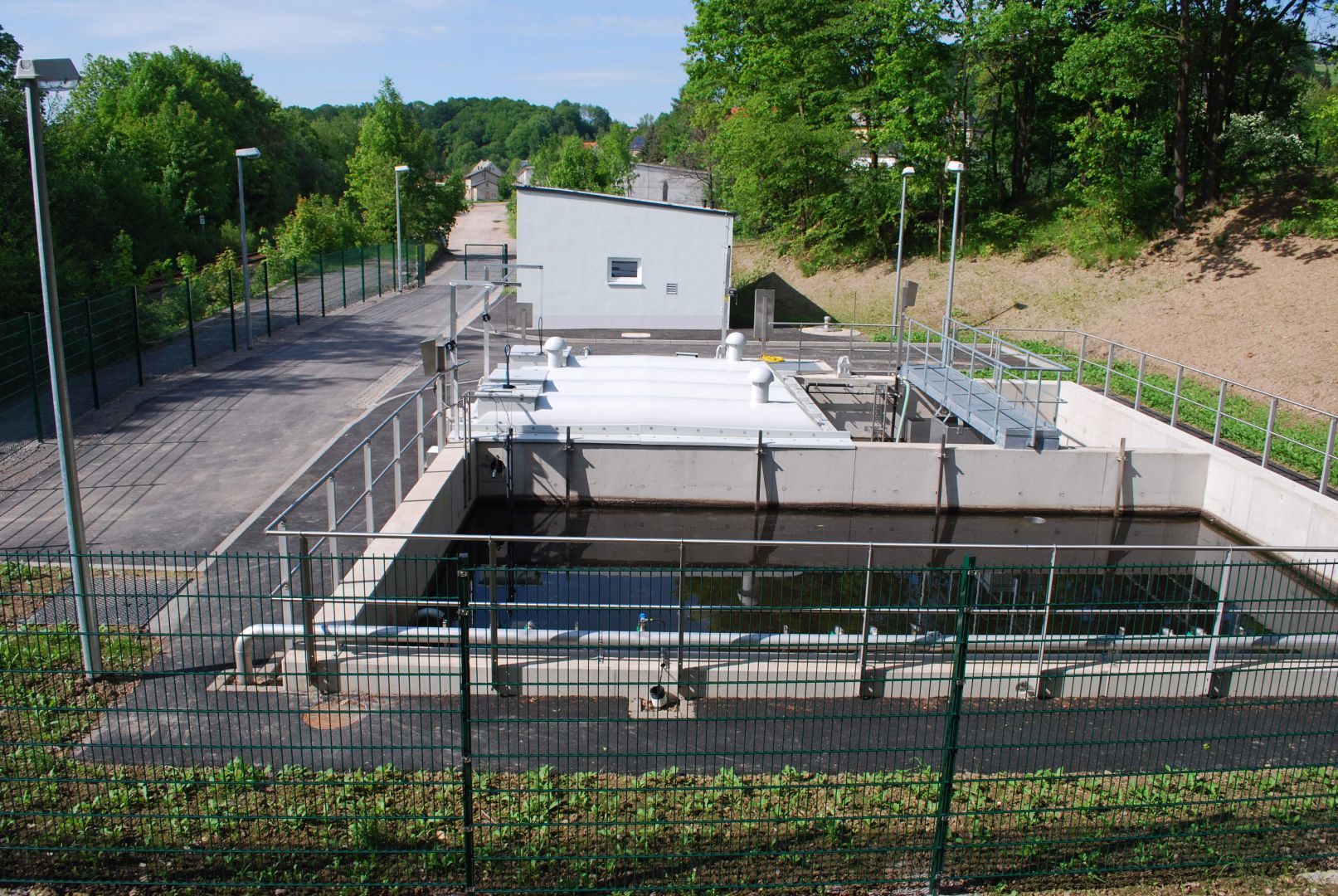

Neubau Kläranlage Leubsdorf - Anschlusswert 1.000 EW

1 weiteres Bild in der Galerie

Bauherr:
ZWA Mittleres Erzgebirgsvorland Hainichen
Standort:
Leubsdorf am Bahnhof
Projektinformation:
Errichtung einer Kläranlage als Belebtschlammanlage mit Stickstoffeliminierung und aerober simultaner Schlammstabilisierung.
bestehend aus:
  • Technik-/Betriebsgebäude

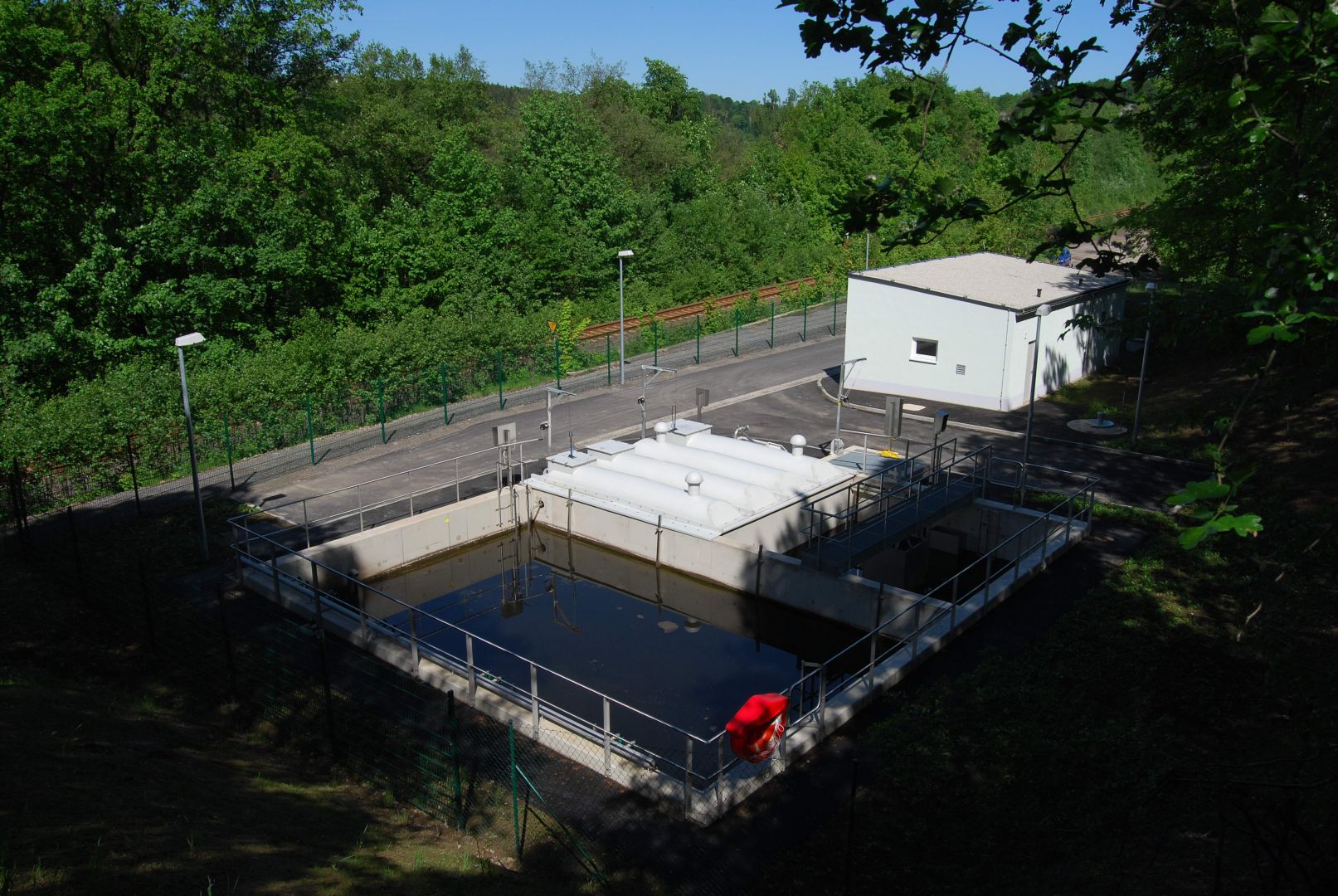

  • Kompaktbecken BB/NKB/SSB
  • SSB mit GFK- Tonnenabdeckung
Techn. Daten / Größe:
Kompaktbecken / Stahlbetonbauwerke in monolithischer Bauweise / Gesamtlänge x Gesamtbreite: 11,50 m x 13,50 m Tiefe 8,20 m/5,90 m
Sonstige Informationen:
Technik-/Betriebsgebäude:
  • 11,15 m x 6,15 m x 4,20 m
  • als Stahlbeton-/Mauerwerksbau
  • Unterteilung in Grobstoffraum, Gebläseraum, DEA-Raum und Niederspannungsraum
Ausgeführte Leistungsphasen:

  • Objekt-Planung Lph. 2 - 8 HOAI
  • Tragwerksplanung Lph. 2 - 6 HOAI
  • Bauüberwachung; SiGe


Neubau Kläranlage Scharfenstein - Anschlusswert 2.800 EW mit Pufferbecken

Bauherr:
ZWA Mittleres Erzgebirgsvorland Hainichen
Standort:
Scharfenstein, Standort alte dkk Kläranlage
Projektinformation:

Errichtung einer Kläranlage als Belebtschlammanlage mit Stickstoffeliminierung und aerober simultaner Schlammstabilisierung u. Nitrifikation, bestehend aus:
  • Betriebsgebäude  mit Gebläsestation, und Raum für Elt- und MSR-Anlagen
  • Mess-/Regelschacht mit IDM
  • Aufstaubecken mit Drosselschacht
  • Rechen-/Sandfanggebäude
  • Verteilerschacht
  • Belebungs- und Nachklärbecken - zweistraßig in Kompaktausführung mit angegliederten Pumpenschächten
  • Schlammstapelbehälter  - zweistraßig
  • Speicherschacht für Wasserentnahme aus der Zschopau
  • Pufferbecken Hopfgartner Straße, NV 50 m³
  • Pufferbecken Großolbersdorfer Straße, NV 50 m³

Techn. Daten / Größe:
Kompaktbecken / Stahlbetonbauwerk in monolithischer Bauweise / Gesamtlänge x Gesamtbreite: 14,05 m x 19,55 m Tiefe 5,80 m / 9,80 m
Sonstige Informationen:
Rechen-/Sandfanggebäude:
  • Stahlbetonfertigteilbauwerk, zweigeschossig
Technik-/Betriebsgebäude:
  • 11,15 m x 6,15 m x 4,20 m als
  • als Stahlbeton-/Mauerwerksbau
  • Unterteilung in Gebläseraum, DEA-Raum mit Dusche und WC und Niederspannungsraum
Schlammstapelbehälter:
  • zweistraßig Durchmesser 10 m, 4,15 m tief
Ausgeführte Leistungsphasen:

  • Objekt-Planung Lph. 2 - 8 HOAI,
  • Tragwerksplanung Lph. 2 - 6 HOAI
  • Bauüberwachung; SiGe


Neubau Kläranlage Seifersbach - Anschlusswert 1.000 EW

2 weitere Bilder in der Galerie

Bauherr:
ZWA Mittleres Erzgebirgsvorland Hainichen
Standort:
Seifersbach an der S 8281
Projektinformation:
Errichtung einer Kläranlage als Belebtschlamm-Rotationstauchkörper-Anlage
bestehend aus:
  • Technik-/Betriebsgebäude
  • Kompaktbecken BB/NKB/SSB

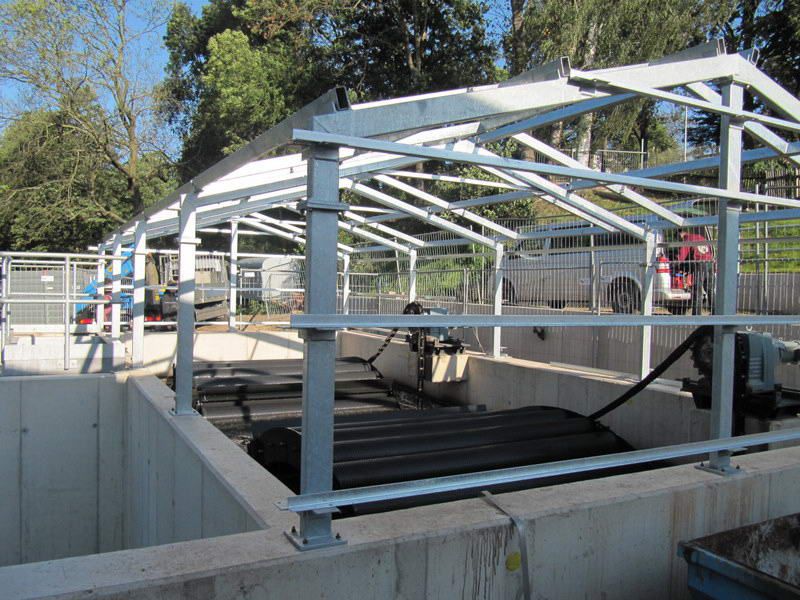

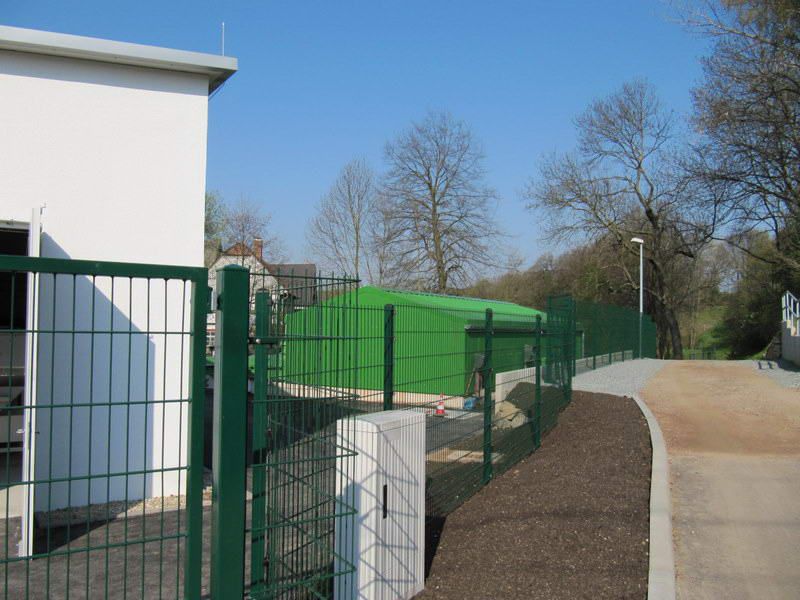

  • Einhausung BB - verzinkte Stahlkonstruktion mit Verkleidung in Sandwichbauweise

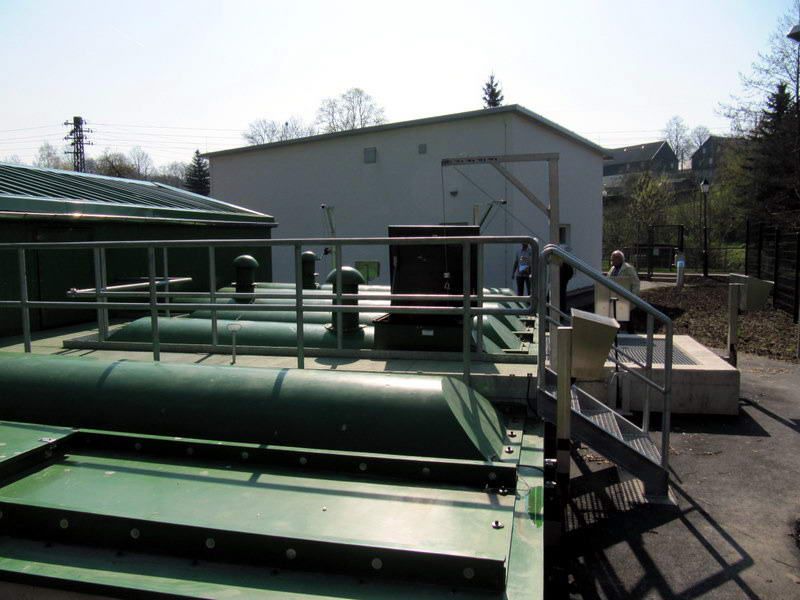

  • SSB + NKB  mit  GFK- Abdeckung
Techn. Daten / Größe:
Kompaktbecken / Stahlbetonbauwerk in monolithischer Bauweise / Gesamtlänge x Gesamtbreite: 11,50 m x 12,50 m, Tiefe 7,10 m/4,70 m
Sonstige Informationen:
Technik-/Betriebsgebäude:
  • 12,90 m x 6,05 m x 5,10 m
  • als Stahlbeton-/Mauerwerksbau

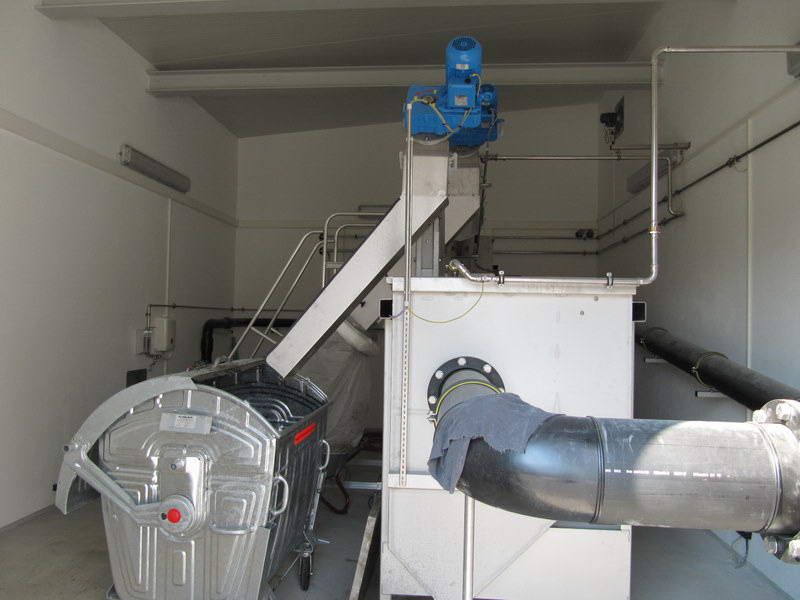

  • Unterteilung in Grobstoffraum, DEA-Raum und Niederspannungsraum
Ausgeführte Leistungsphasen:
  • Objekt-Planung Lph. 2 - 8 HOAI,
  • Tragwerksplanung Lph. 2 - 6 HOAI
  • Bauüberwachung; SiGe
