Referenzen Wasserwirtschaft / Wasser- und Gasversorgung - Regenüberlaufbecken / Regenrückhaltebecken

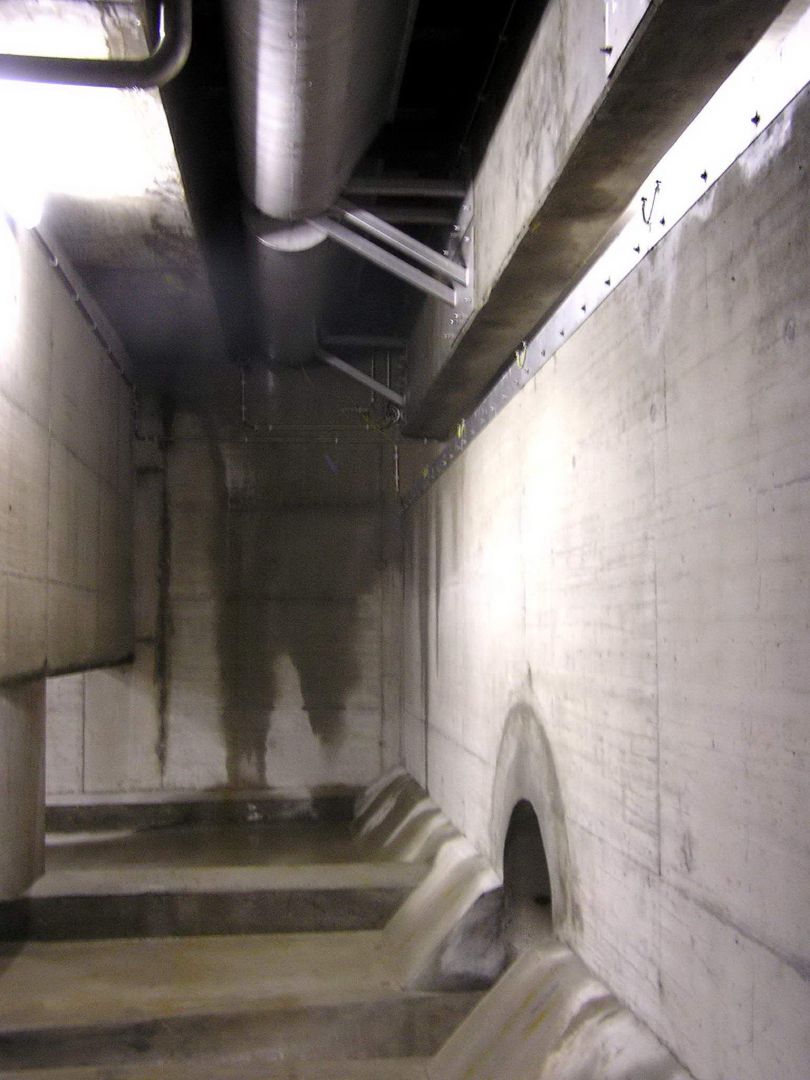

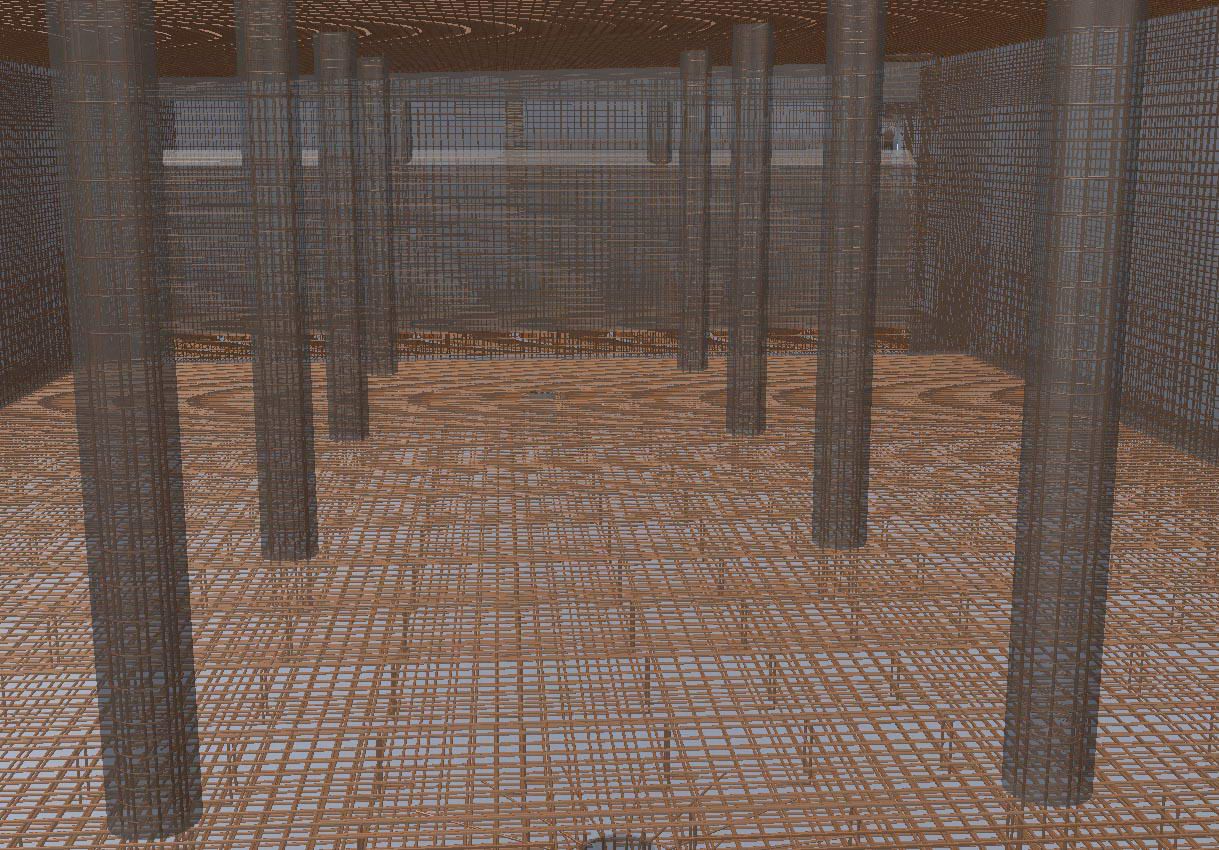

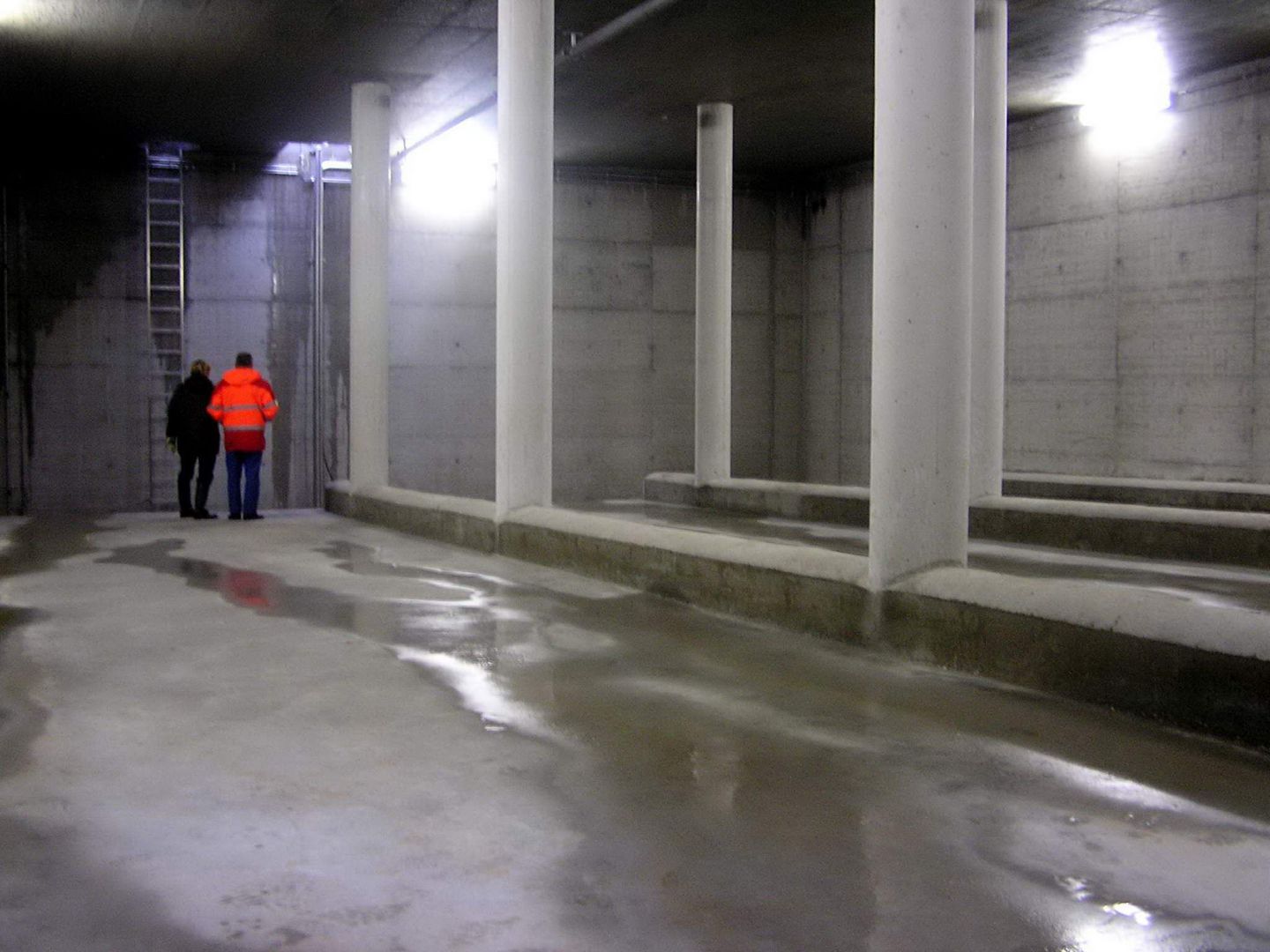

Regenüberlaufbecken LU 1 in Chemnitz

1 weiteres Bild in der Galerie

Bauherr:
Entsorgungsbetrieb der Stadt Chemnitz
Standort:
Stadt Chemnitz, EZG Linksufriger Hauptsammler, Grünfläche an der Wolgograder Allee in Höhe Eisenweg
Projektinformation:

  • Neubau eines Regenüberlaufbeckens mit Einordnung des Bauwerkes in eine Randfläche des Stadtparkes
  • Ausrüstung des Bauwerkes mit Drosseleinrichtung und Beckenreinigungssystem
  • Fangbecken im Hauptschluss als geschlossenes Becken mit einer Kammer
  • Stahlbetonbauwerk in monolithischer Bauweise
  • Entleerung des Beckens im freien Gefälle
  • Spülkippen als Beckenreinigungssystem

Techn. Daten / Größe:
Drosselabfluss 80 l/s / Gesamtlänge x Gesamtbreite: 26,00 m x 12,80 m Speichervolumen: 864 m³
Ausgeführte Leistungsphasen:

  • Objekt-Planung Lph. 2 - 8 HOAI
  • Tragwerksplanung Lph. 2 - 6 HOAI
  • Bauüberwachung; SiGe

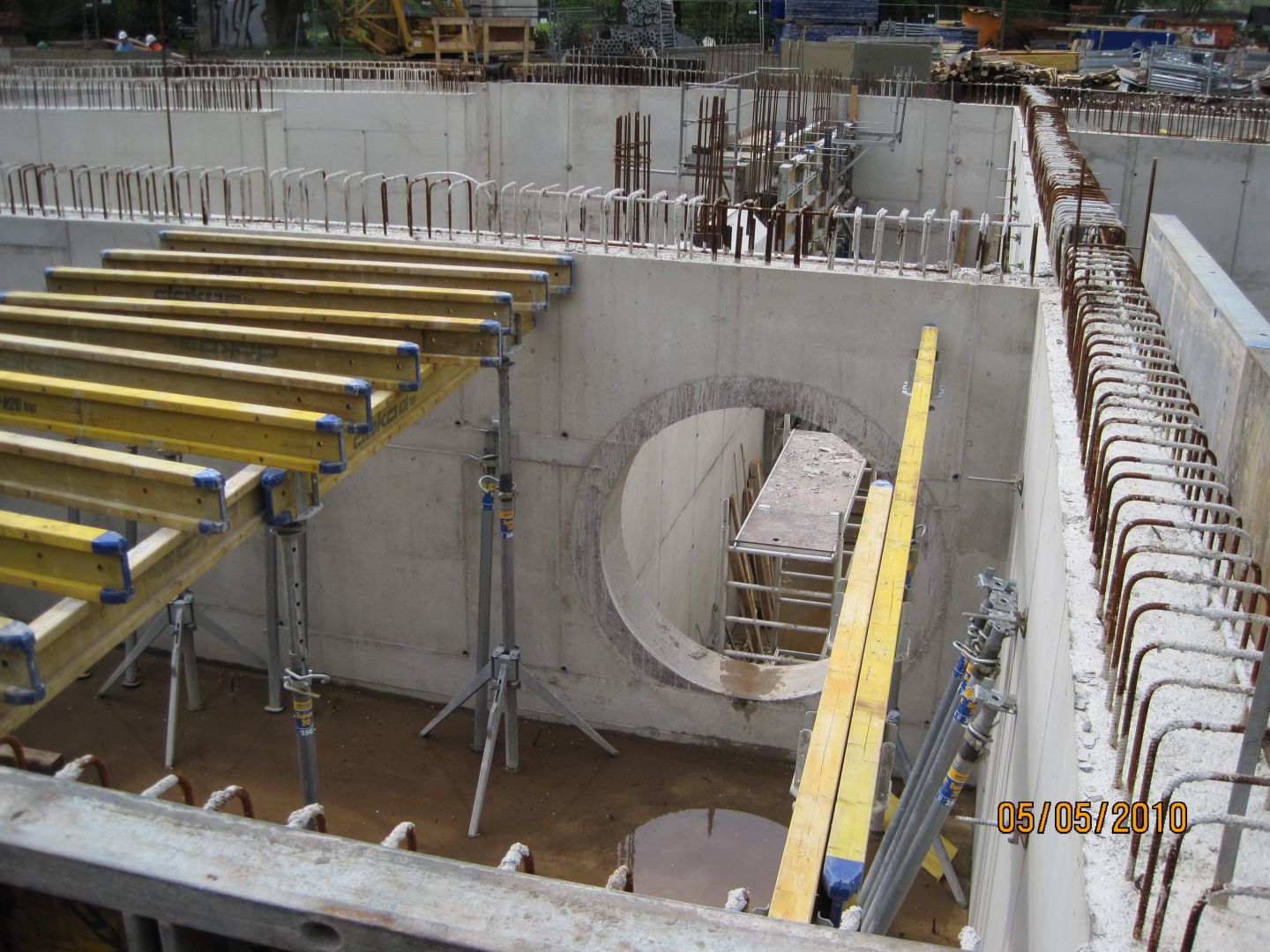

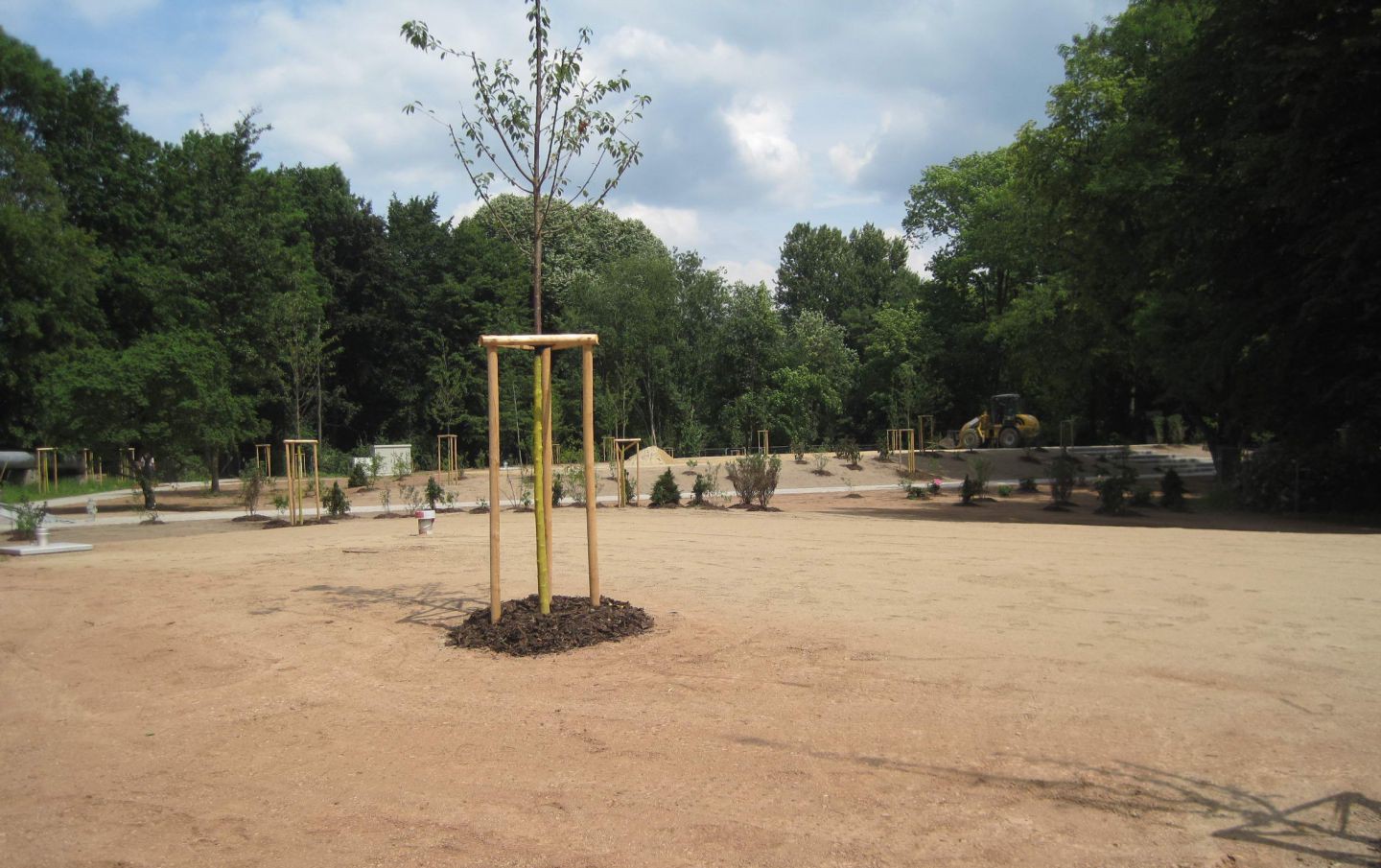

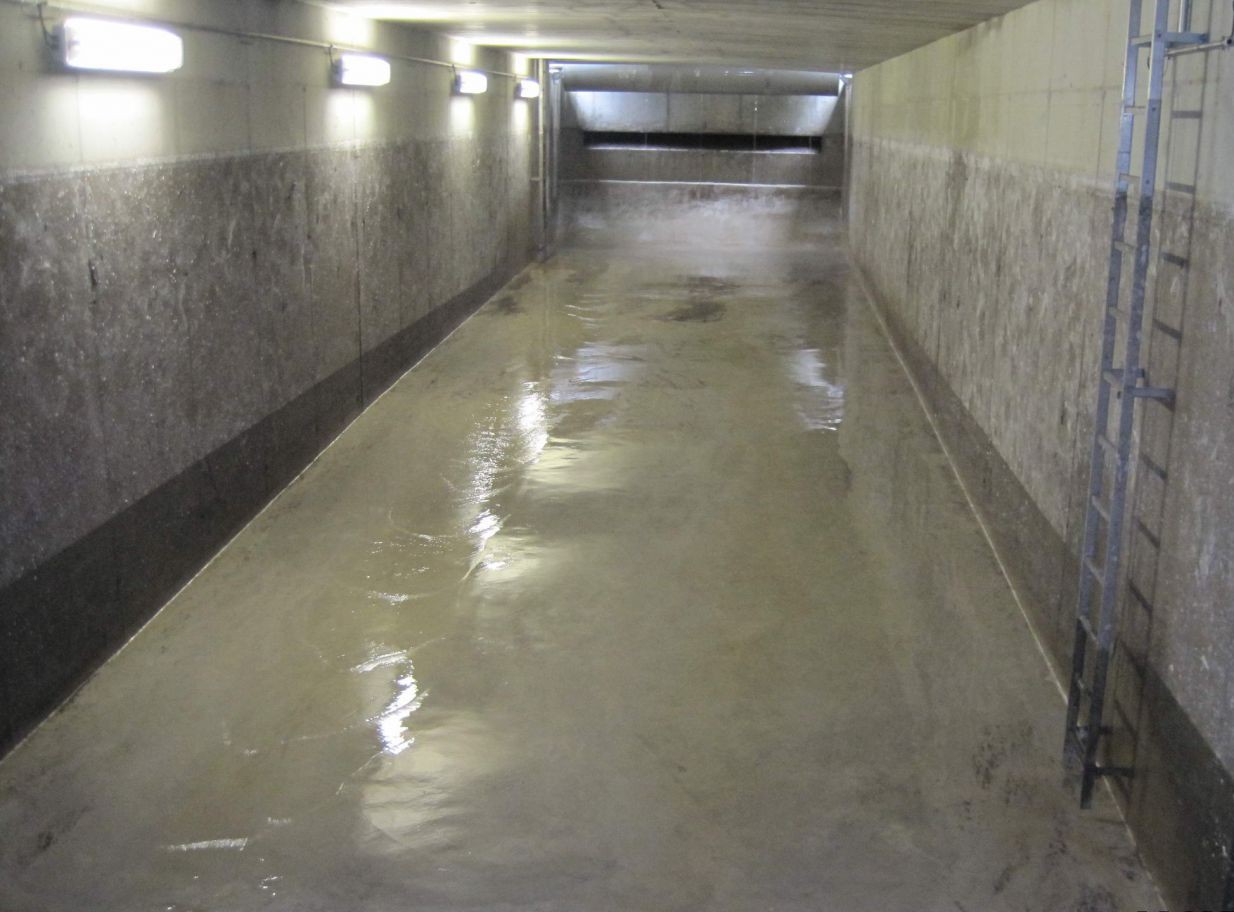

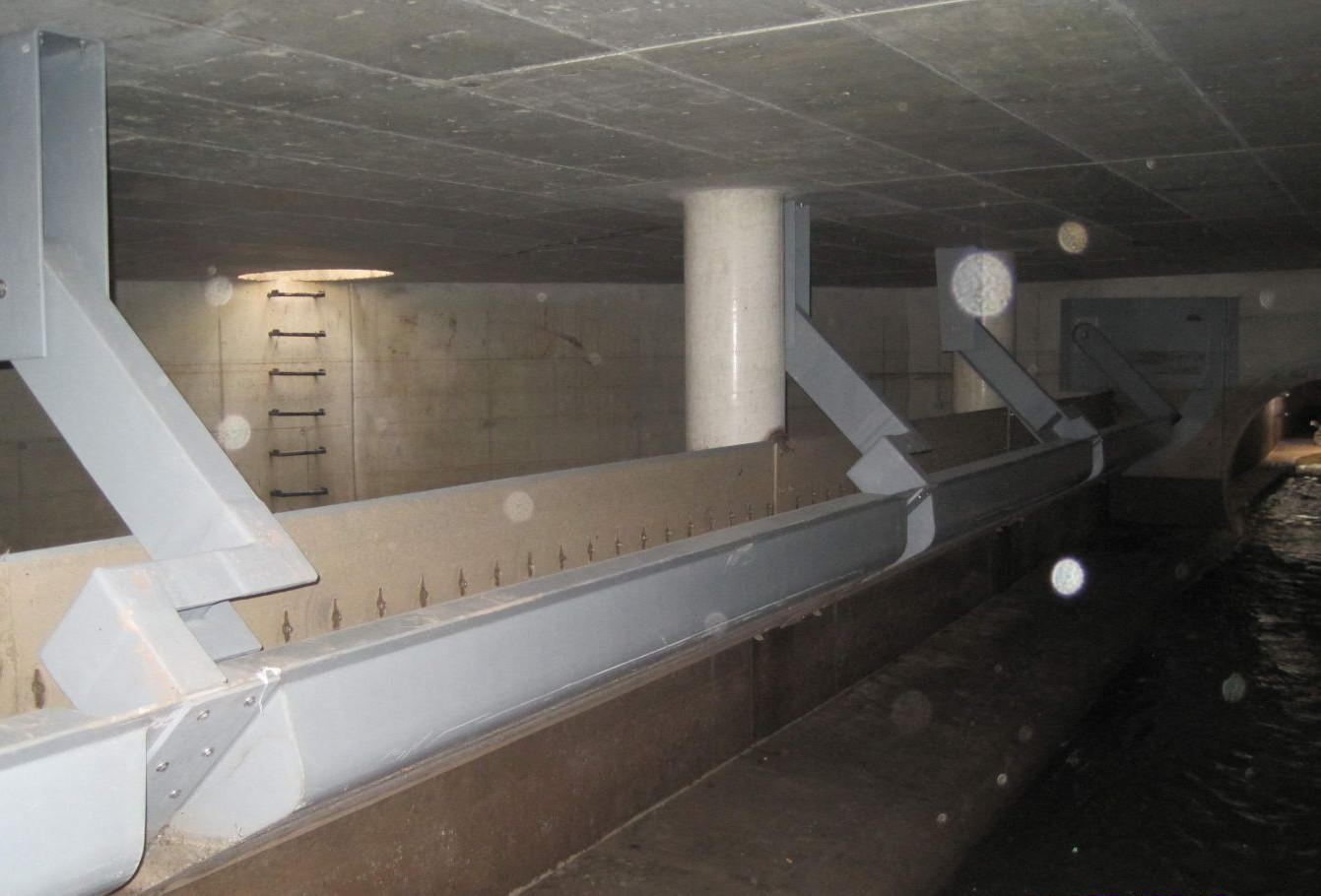

Regenüberlaufbecken LU 4 im Otto-Werner-Garten in Chemnitz

2 weitere Bilder in der Galerie

Bauherr:
Entsorgungsbetrieb der Stadt Chemnitz
Standort:
Stadt Chemnitz, EZG Linksufriger Hauptsammler Stadtpark, Otto-Werner-Garten (Kulturdenkmal)
Projektinformation:
  • Errichtung eines Regenüberlaufbeckens im Bereich des Stadtparkes am Otto-Werner-Garten
  • mit Einordnung des Bauwerkes in das Parkgelände
  • Ausrüstung des Bauwerkes mit Pumpanlage und Beckenreinigungssystem
  • Durchlaufbecken im Nebenschluss als geschlossenes Becken mit 2 Kammern
  • Stahlbetonbauwerk in monolithischer Bauweise
  • Entleerung des Beckens über Doppelpumpanlage mit einer Fördermenge von 250 l/s
  • Spülkippen als Beckenreinigungssystem
Techn. Daten / Größe:
Fördermenge von 250 l/s / Gesamtlänge x Gesamtbreite: 34,20 m x 16,40 m / Speichervolumen: 1.076 m³
Ausgeführte Leistungsphasen:

  • Objekt-Planung Lph. 2 - 8 HOAI
  • Tragwerksplanung Lph. 2 - 6 HOAI
  • Bauüberwachung; SiGe

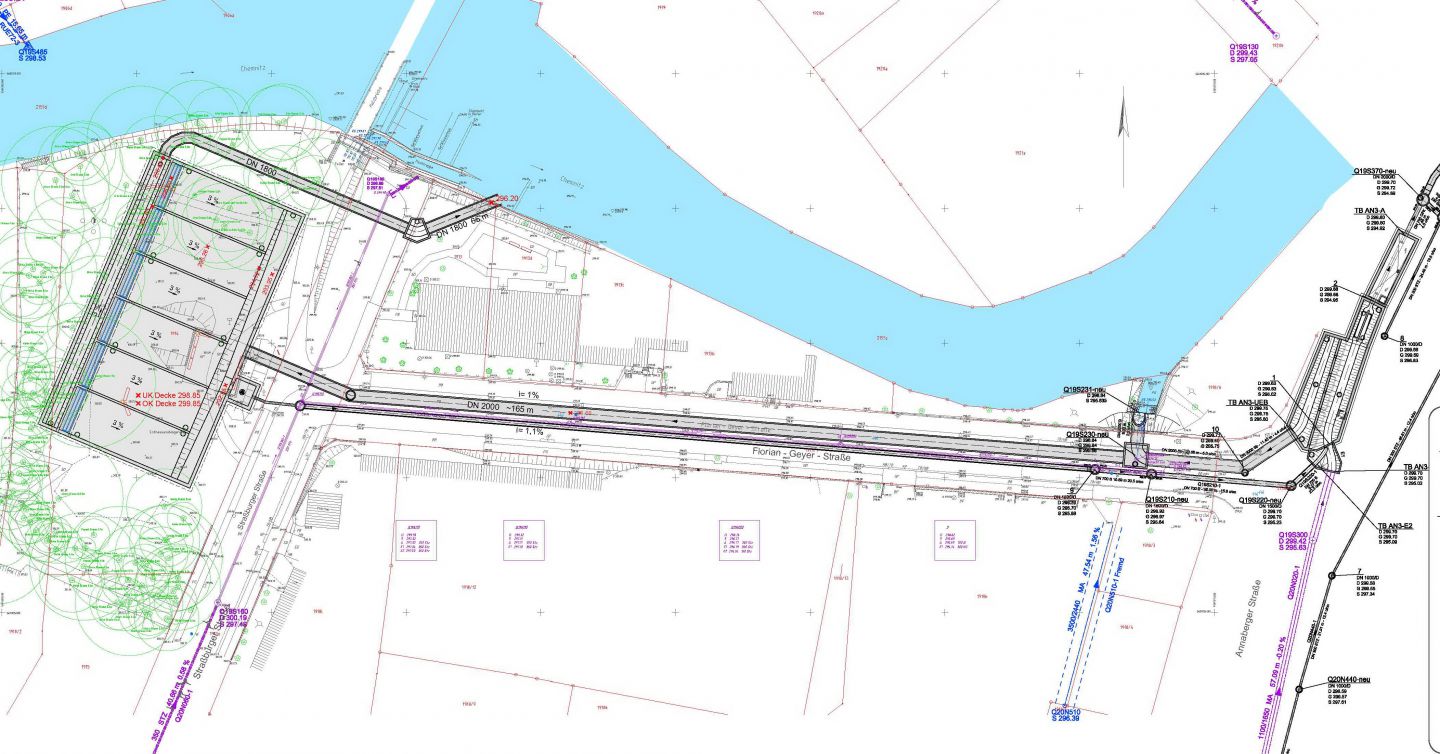

Regenüberlaufbecken AN 3 an der Straßburger Straße/Florian-Geyer-Straße in Chemnitz

Bauherr:
Entsorgungsbetrieb der Stadt Chemnitz
Standort:
Stadt Chemnitz, EZG Annaberger Straße Straßburger Straße/Florian-Geyer-Straße
Projektinformation:
  • Errichtung des Regenüberlaufbeckens AN 3 als Weiterführung des bereits errichteten Trennbauwerkes AN 3 in der Annaberger Straße/Treffurthstraße
  • Einordnung des Beckens in eine öffentliche Grünfläche mit Doppelpumpanlage,
  • Fertigstellung der Ausrüstung des Mess- und Regelschachtes in der Annaberger Straße und Elt/EMSR-Technik
  • Regenüberlaufbecken als Durchlaufbecken im Nebenschluss
  • als geschlossenes Bauwerk mit max. 6 Kammern
  • Stahlbetonbauwerk in monolithischer Bauweise
  • Entleerung des Beckens über Pumpanlage mit 3 Pumpen und einer Fördermenge von jeweils 125 l/s
  • Spülkippen als Beckenreinigungssystem
Techn. Daten / Größe:
Gesamtlänge x Gesamtbreite: ca. 54 m x 30 m / Speichervolumen: 3.500 m³ / Schwellenlänge KÜ: 50 m / Zulaufleitung: Stahlbetonrohr DN 2000, Länge ca. 165 m / Überlaufleitung: Stahlbetonrohr DN 1800, Länge ca. 65 m
Fertigstellungsdatum:
Baubeginn 2014 – 2015
Ausgeführte Leistungsphasen:
  • Objekt-Planung Lph. 1 - 2 HOAI

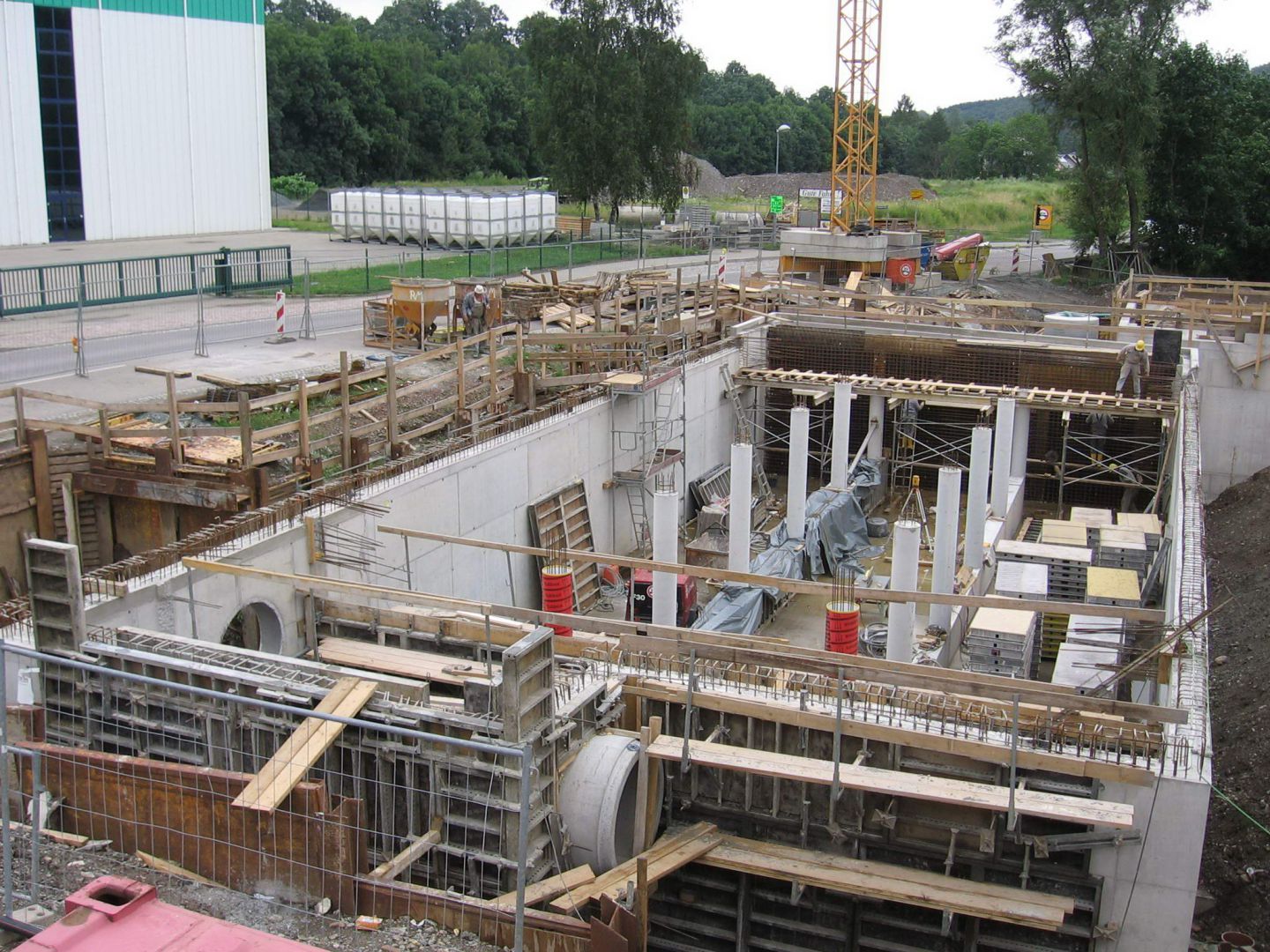

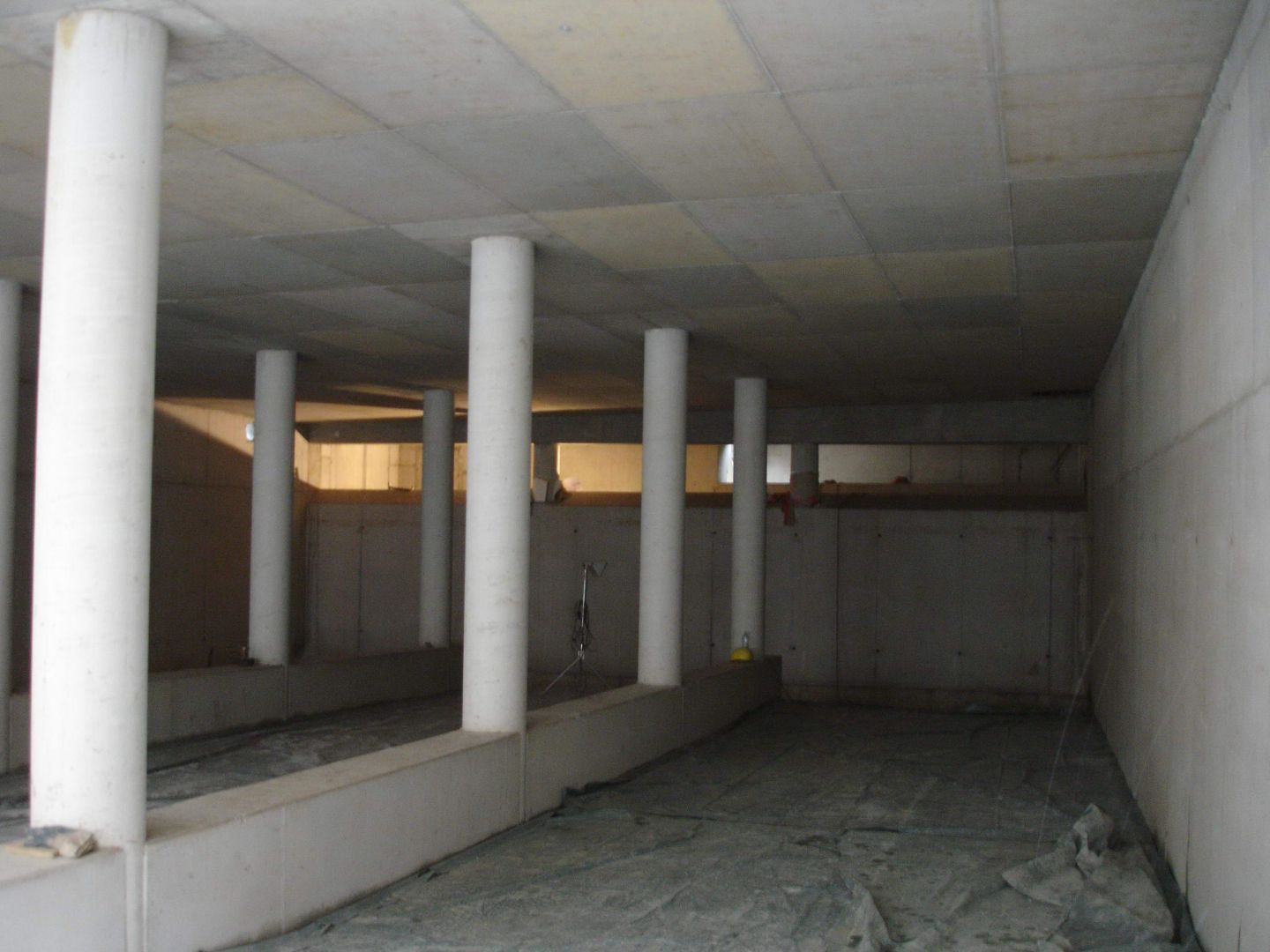

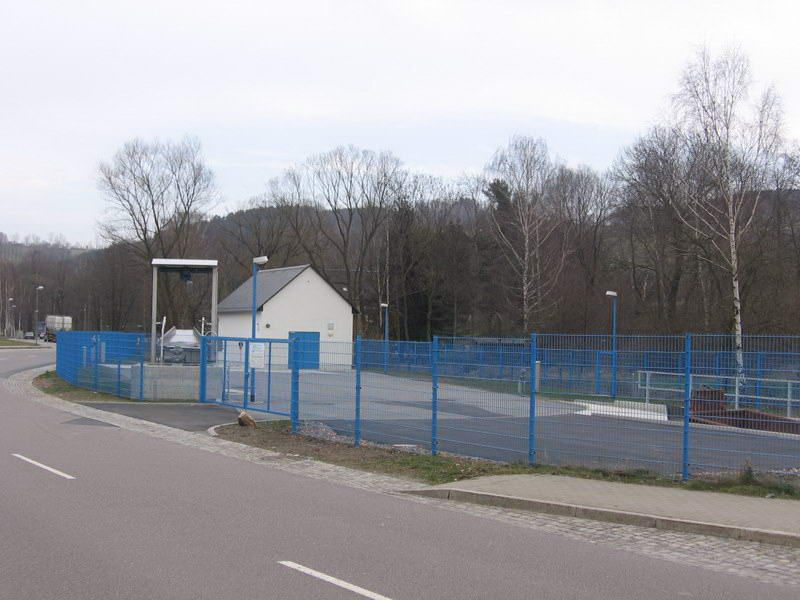

Regenüberlaufbecken Meinersdorf mit Pumpstation

1 weiteres Bild in der Galerie

Bauherr:
Zweckverband Wasserwerke Westerzgebirge Schwarzenberg
Standort:
Burkhardtsdorf, OT Meinersdorf
Projektinformation:

  • Einordnung des Regenüberlaufbeckens mit Pumpstation in einer Randfläche zwischen B 180 und der Zwönitz
  • Durchlaufbecken im Nebenschluss
  • Spülkippen als Beckenreinigungssystem
  • Stahlbetonbauwerk in monolithischer Bauweise
  • nachgeschaltete Pumpstation mit Hochbauteil > Doppelpumpwerk mit Feststofftrennsystem zur Abwasserüberleitung zur KA Thalheim
  • Tiefbauteil: Stahlbetonbauwerk in monolithischer Bauweise
  • Hochbauteil: Mauerwerksbau mit Wärmedämmung und Satteldach

Techn. Daten / Größe:
Gesamtlänge x Gesamtbreite: Becken: 29,6 m x 12 m x 4,10 m/5,15 m / Pumpstation: 8,0 m x 5,0 m, 7,5 m tief / Speichervolumen: 770 m³ / Zulaufleitung: DN 1200 / Überlaufleitung: DN 1200
Ausgeführte Leistungsphasen:
  • Objekt-Planung Lph. 2 - 8 HOAI
  • Tragwerksplanung Lph. 2 - 6 HOAI
  • Bauüberwachung; SiGe

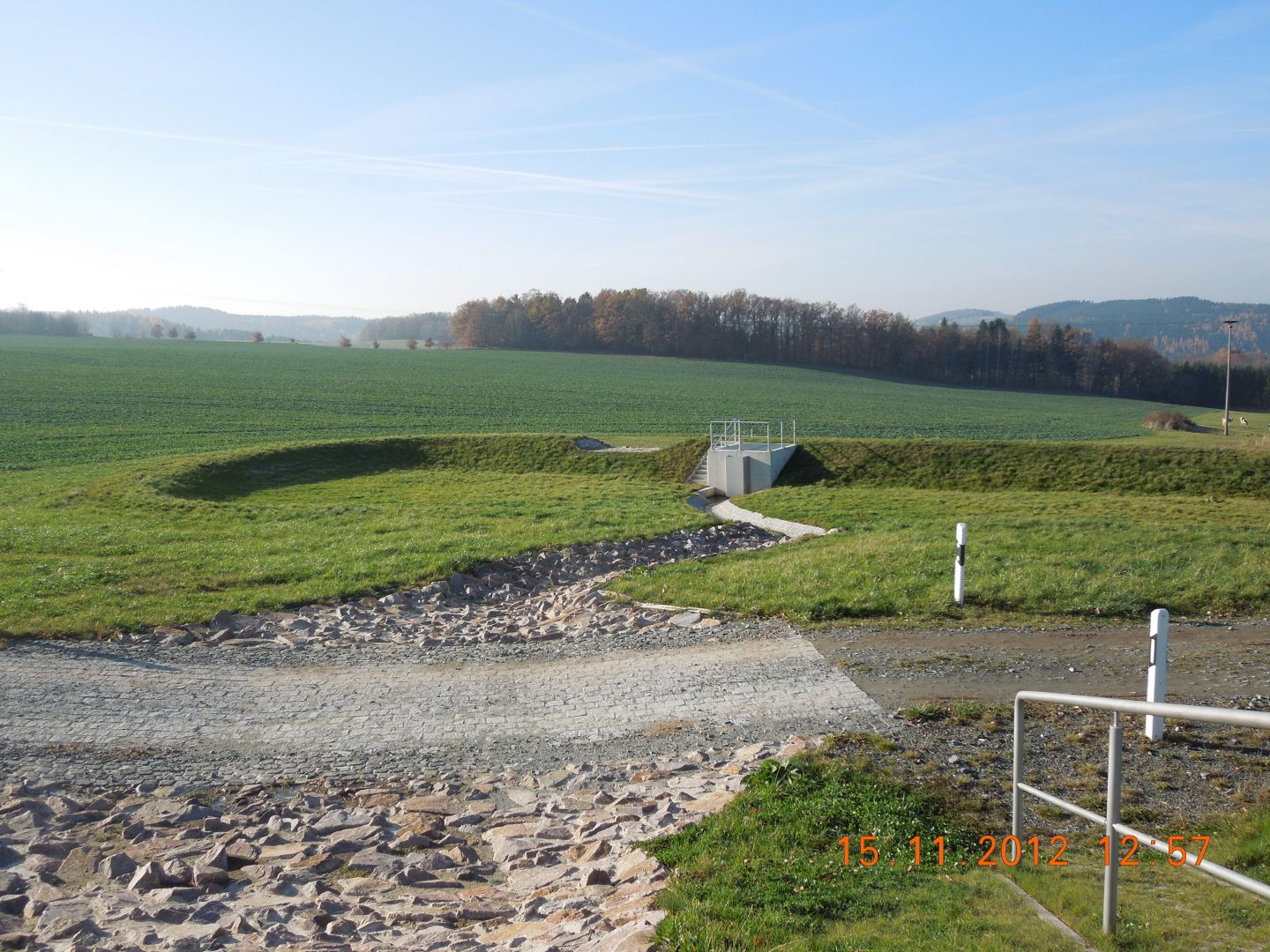

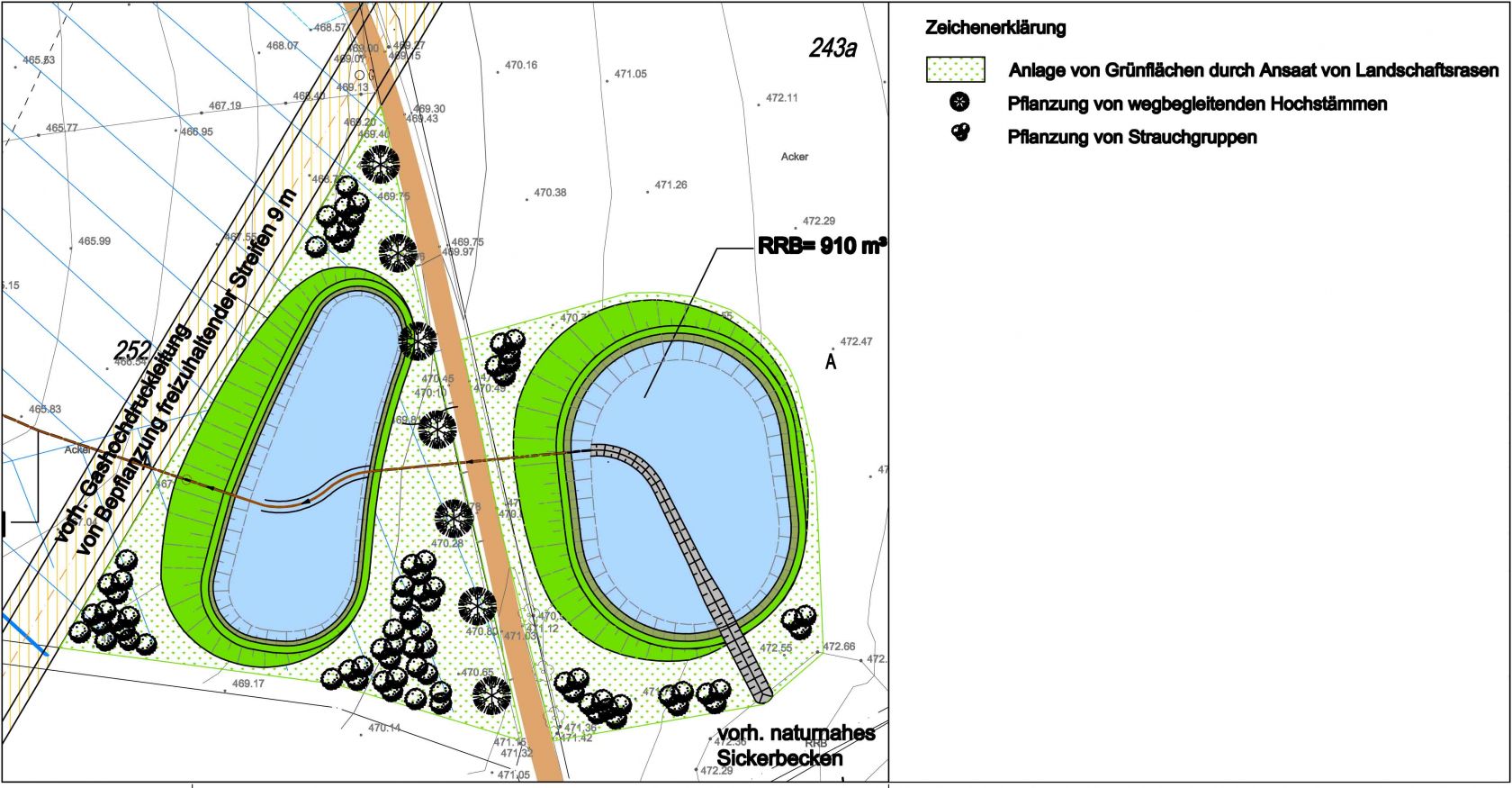

Regenrückhalte- und Retentionsbecken an der B 180 westlich Gornau

Bauherr:
Freistaat Sachsen Straßenbauamt Chemnitz
Standort:
Amtsberg, B 180/Filialweg
Projektinformation:
  • Errichtung von zwei in Reihe geschalteten Regenrückhaltebecken mit Ablaufleitung als Freigefälledruckleitung
  • Einordnung des Beckens in eine landwirtschaftliche Nutzfläche mit Zufahrt von der B 180
  • Regenrückhaltebecken als Durchlaufbecken ohne Dauerstau als Erdbecken
Techn. Daten / Größe:
Regenrückhaltebecken (1): VNutz = 1130 m³ / Retentionsbecken (2): VNutz = 370 m³
Sonstige Informationen:
Regenrückhaltebecken (1):
  • Regenrückhaltebecken mit Kunststoffdichtung gedichtetes Erdbecken mit Stahlbeton- Mönchsbauwerk (Drosselschacht)
Retentionsbecken (2):
  • Drosselabfluss: 10 l/s
  • Retentionsbecken Erdbecken mit Stahlbeton- Mönchsbauwerk (Drosselschacht)
  • Freigefälledruckleitung DN 150, Länge ca. 730 m
  • Entleerung der Becken über vertikale Wirbelventile mit QD = 12 l/s und 10 l/s
  • Verbindung der Becken über Grund und Raubettmulden
Ausgeführte Leistungsphasen:
  • Objekt-Planung Lph. 1 - 6 HOAI
