Referenzen Wasserwirtschaft / Wasser- und Gasversorgung - Wasserbehälter

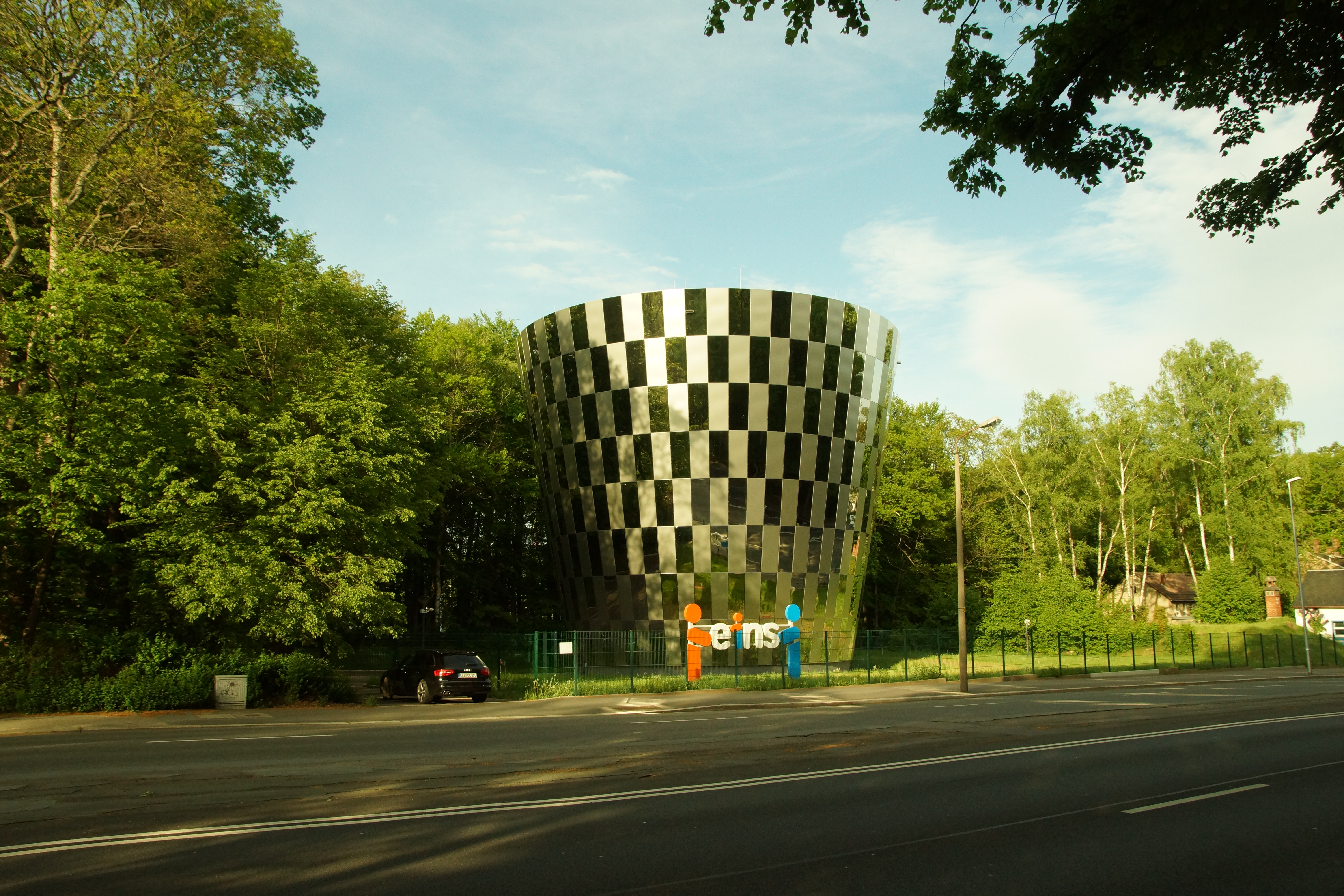

Hochbehälter Leipziger Straße in Chemnitz

2 weitere Bilder in der Galerie

Bauherr:
eins energie in sachsen GmbH + Co.KG
Standort:
Chemnitz
Projektinformation:
Errichtung eines Trinkwasserspeichers als Hochbehälter am Standort des vorhandenen Hochbehälters an der Leipziger Straße in Chemnitz, mit rohrtechnischer Ausrüstung des Bauwerkes als Knotenpunkt im Trinkwasserversorgungsnetz sowie elektrotechnische Ausrüstung mit Anbindung an das Fernwirksystem
Techn. Daten / Größe:

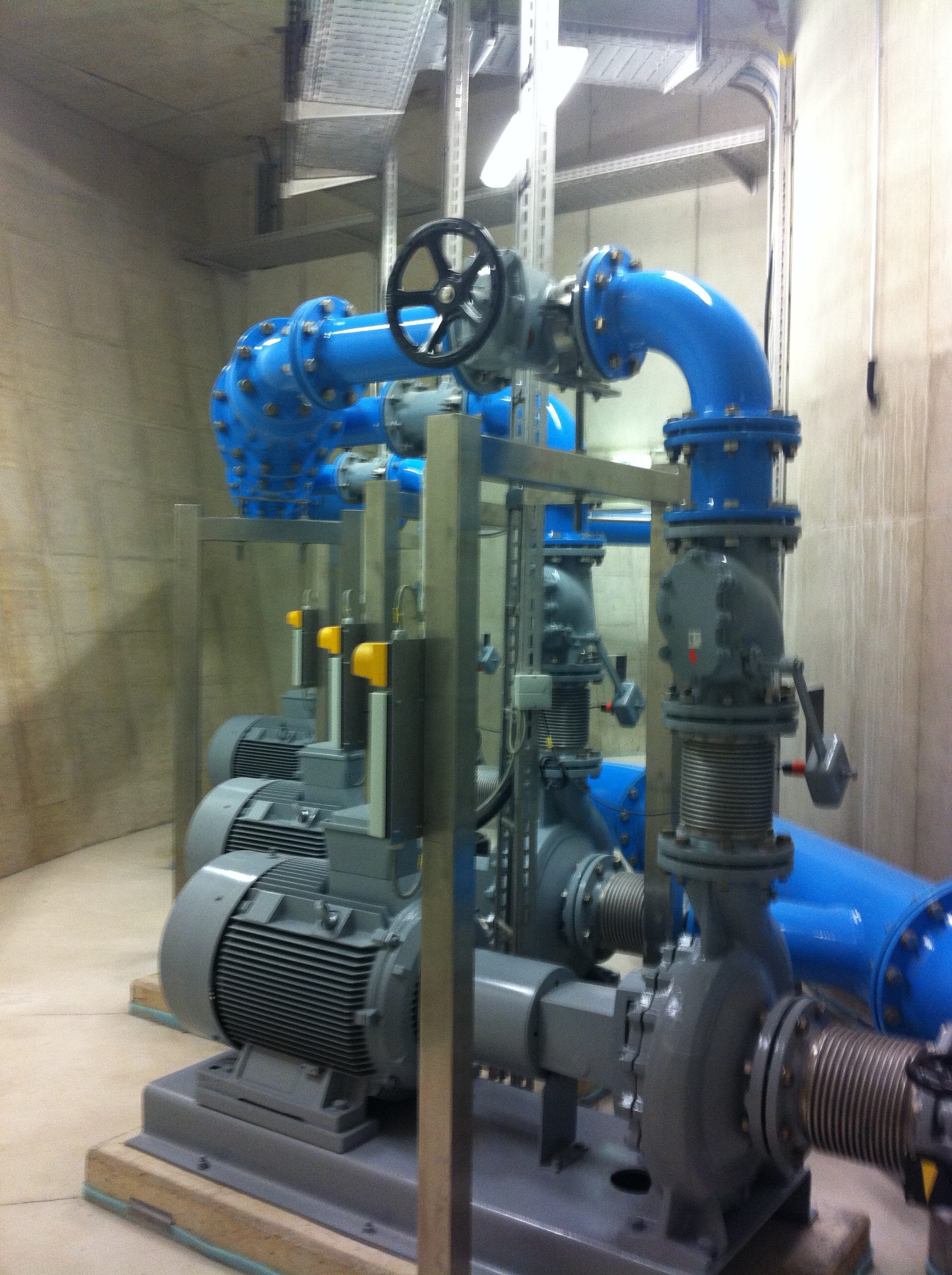

Speicherbehälter mit einer Kammer / Stahlbetonbauwerk in monolithischer Bauweise / Druckerhöhungsanlage
Sonstige Informationen:

  • Speichervolumen: 1.300 m³
  • Durchmesser: min 16 m -  max 24 m
  • Wassertiefe: 5 m
  • Höhe der Wasserkammer: 10 m bis 18 m über OK Gelände
  • Gesamthöhe des Behälters: 22,90 m

Fertigstellungsdatum:
geplant: August 2013
Ausgeführte Leistungsphasen:
  • Objekt-Planung Lph. 2 - 8 HOAI
  • Tragwerksplanung Lph. 2 - 6 HOAI
  • Bauüberwachung; SiGe

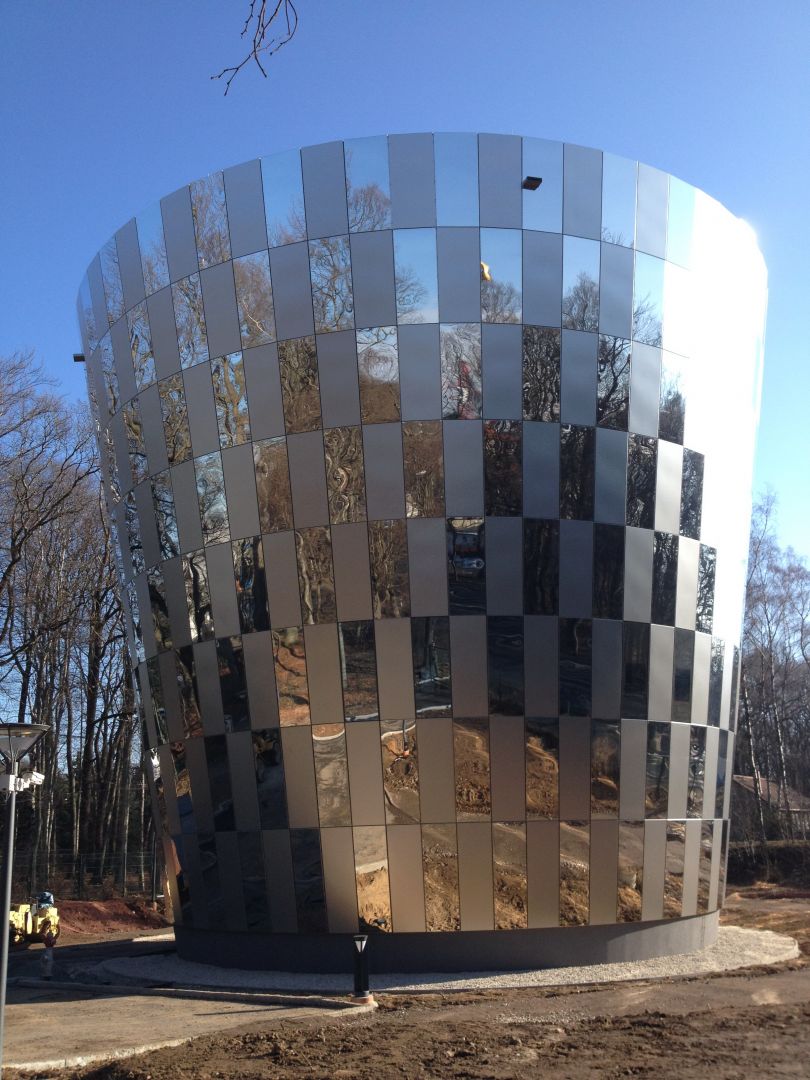

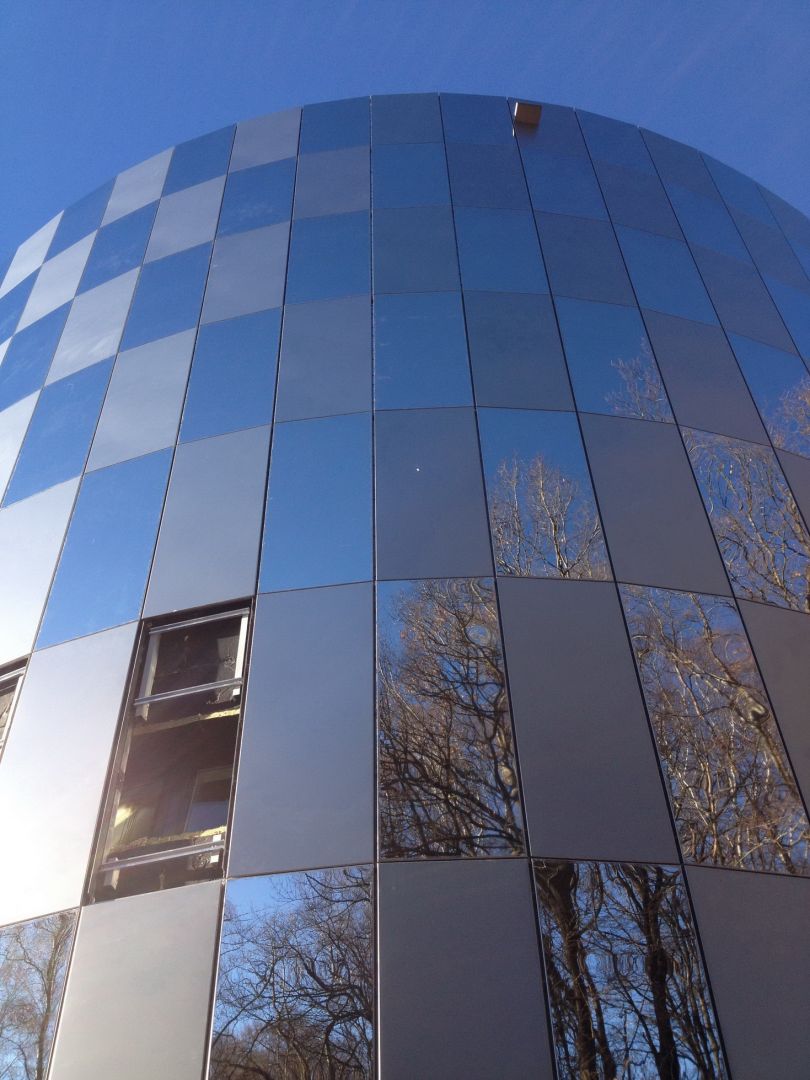

  • Gestaltungsentwürfe Fassade, Außenanlagen

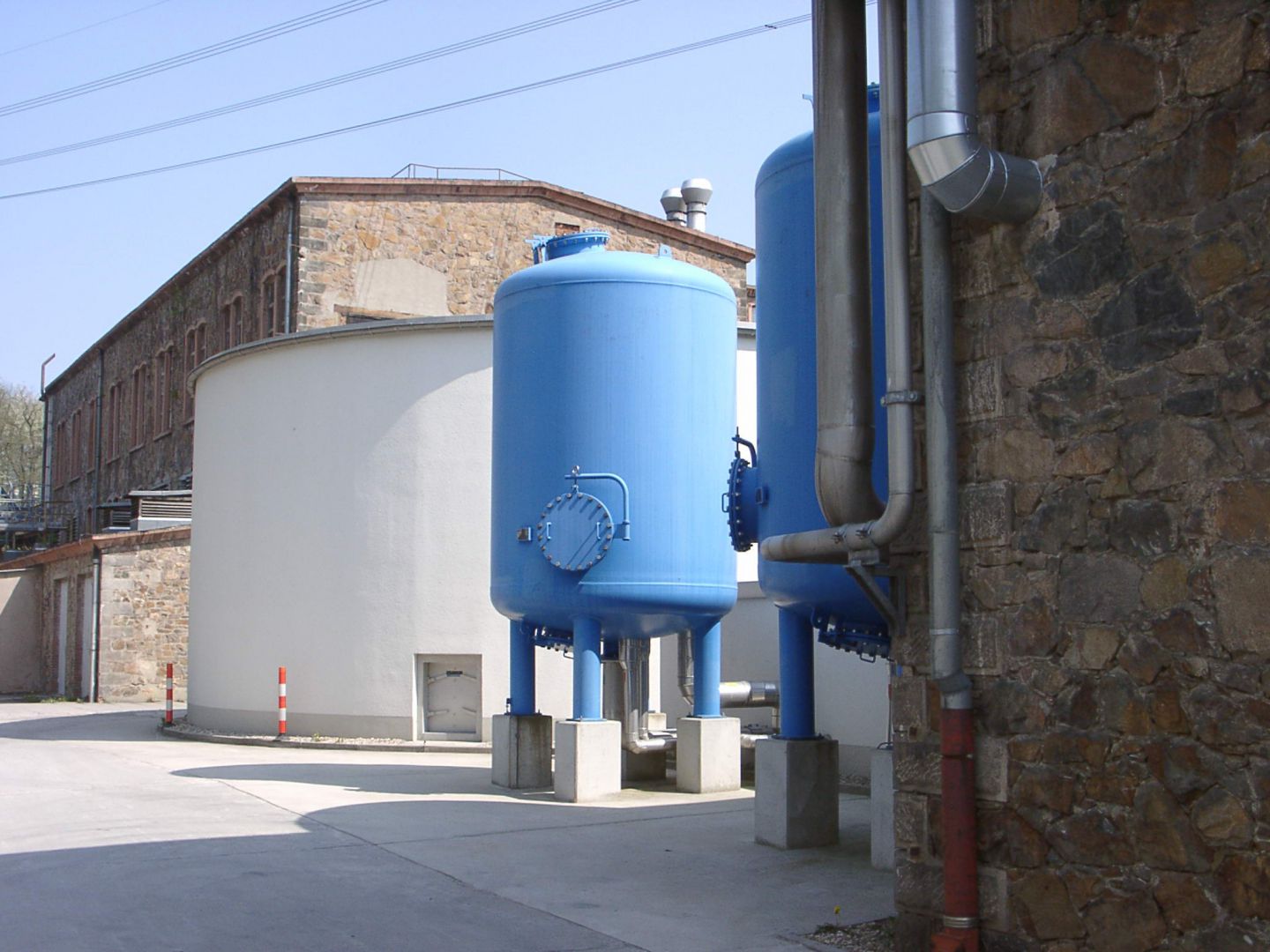

Erweiterung Brauchwasserwerk Kriebethal

2 weitere Bilder in der Galerie

Bauherr:
ZWA Mittleres Erzgebirgsvorland Hainichen
Standort:
Kriebethal, im Betriebsgelände d. Papierfabriken Kübler & Niethammer/Kriepa
Projektinformation:

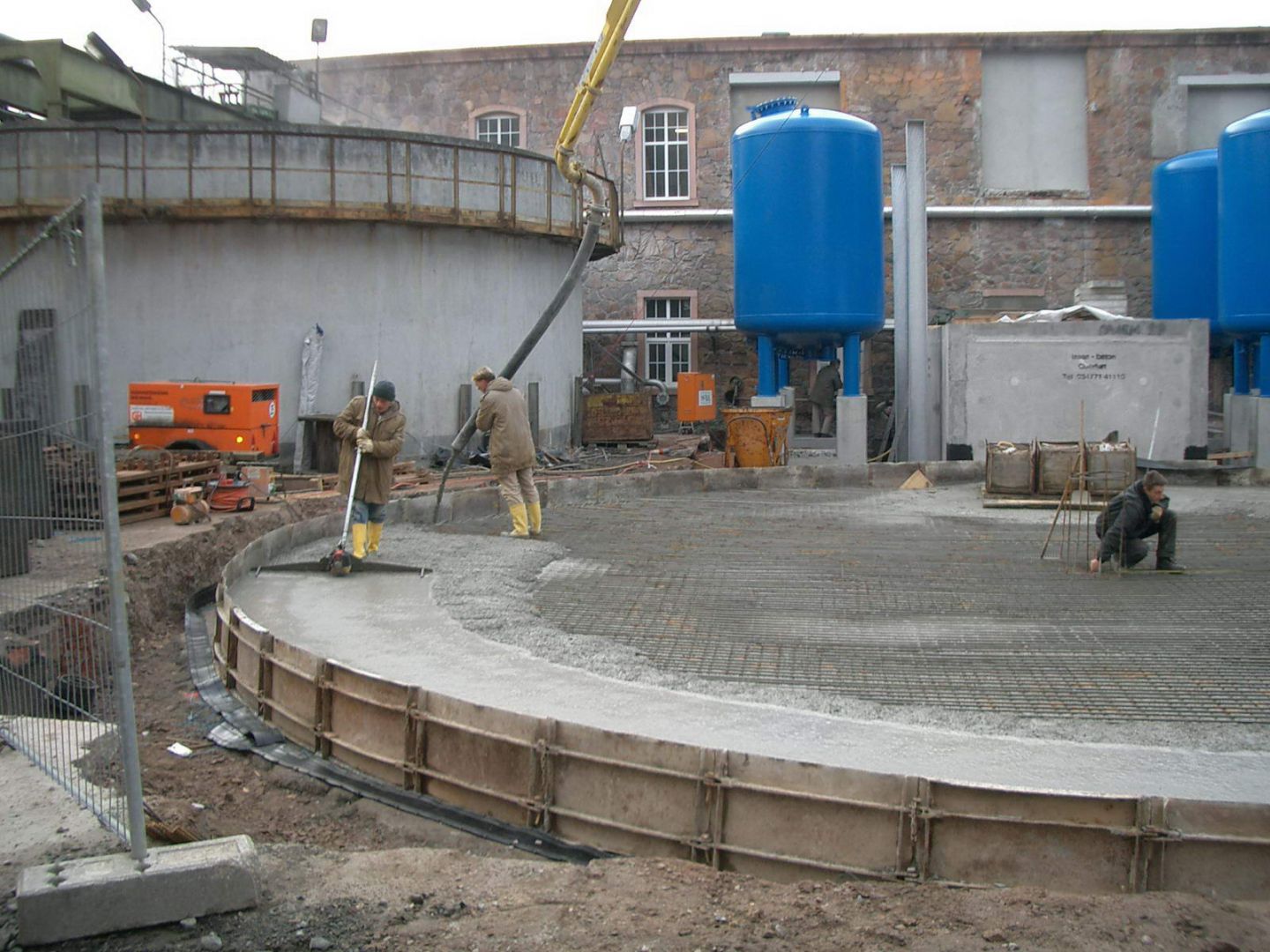

  • Neubau Reinwasserbehälter, Filteranlage
  • Neubau Aufenthalts- und Wartenraum
  • Sanierung Flutkanal mit Spritzbeton
Sonstige Informationen:

Wasserbehälter
  • Nutzvolumen 800 m³
  • Stahlbetonbauwerk in monolithischer Bauweise
  • gegründet auf 16 Stück umlaufenden Bohrpfählen sowie 4 Bohrpfählen im Bereich der Mittelstütze
  • Abmessungen: Durchmesser 13,5 m, li. Höhe 6 m
Verteilerbauwerk für Filterleitungen
  • Stahlbeton-Kastenprofil in Elementbauweise
  • Abmessungen: 10 m x 3,5 m x 3,1 m
Aufenthalts- und Wartenraum
  • auf Stahltraggerüst aufgeständert
  • Abmessungen: 10 m x 3,5 m x 3,1 m, OKF 4,65 m über OKF Geb.

Ausgeführte Leistungsphasen:
  • Objekt-Planung Lph. 2 - 8 HOAI
  • Tragwerksplanung Lph. 2 - 6 HOAI
  • Bauüberwachung; SiGe
